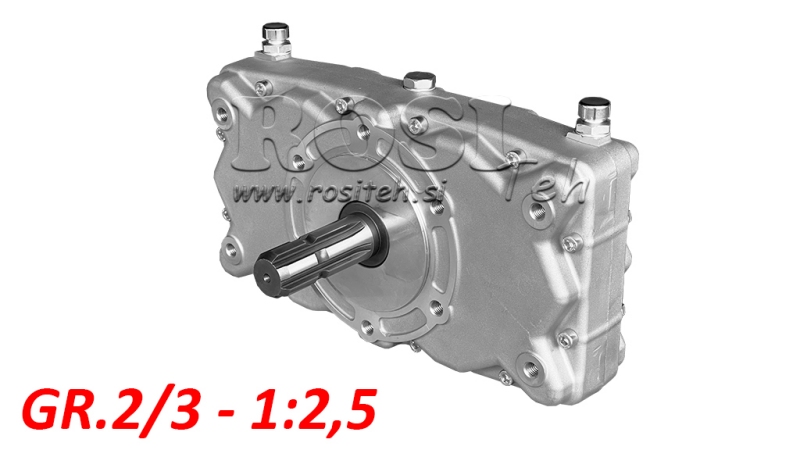

KETTŐS MULTIPLIKÁTOR GR.2/3 -1:2,5 - APA CSATLAKOZÓ

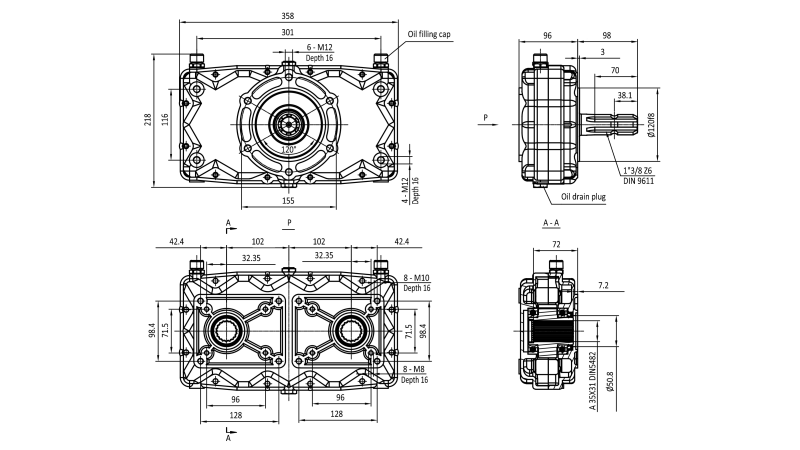

MÉRETEK

A dupla sebességváltó különlegessége, hogy két szivattyú csatlakoztatható egyetlen meghajtáson keresztül, amely így olajáramlást generál a hidraulikus rendszerben.

HASZNÁLATI UTASÍTÁS

1. Rendeltetésszerű használat

A sebességváltó egy mechanikus hajtómű, amely növeli a kimeneti tengely fordulatszámát, és lehetővé teszi egy hidraulikus fogaskerék-szivattyú működtetését a traktor hajtótengelyéről.

Használható hajtásra:

- hidraulikus hajtóegységek,

- erdészeti csörlők,

- rönkvágók,

- egyéb hidraulikus berendezések.

2. Beszerelési helyzet

A sebességváltót helyes működési pozícióban kell beszerelni a fogaskerekek megfelelő kenése érdekében. Vízszintes beszerelés ajánlott, ezért a szivattyút és a sebességváltót vízszintesen kell igazítani.

Fontos:

- a sebességváltót mindig úgy kell beszerelni, hogy az olaj a házon belül érintkezzen a fogaskerekekkel,

- hosszú távú működés fejre állított helyzetben nem megengedett,

- a sebességváltót mechanikusan alá kell támasztani (nem lóghat csak a meghajtótengelyen).

3. Forgásirány

Beszerelés előtt ellenőrizze a hajtótengely forgásirányát és a hidraulikus szivattyú kívánt forgásirányát.

Hibás forgásirány szivattyúkárosodást, tömítés meghibásodást és rossz olajáramlást okozhat.

4. Olajkenés

A sebességváltót folyamatosan olajjal kell kenni a házon belül, hogy biztosított legyen a fogaskerekek helyes működése. Ajánlott kenőanyag a SAE 90 fogaskerék-olaj.

A sebességváltót olajjal kell feltölteni a szintellenőrző jelzésig.

Első használat előtt vegye ki a töltődugót, töltse fel az egységet olajjal a szintjelzésig, majd zárja le a dugót.

Minden használat előtt ellenőrizze az olajszintet. Az első olajcserét 50 üzemóránál ajánljuk, azután 1500 üzemóránként vagy évente egyszer.

5. Működési hőmérséklet

A sebességváltó házának normál működési hőmérséklete 50 és 80°C között van. Ha 90°C fölé emelkedik, ellenőrizze az olajszintet, terhelést és az igazítást.

6. Karbantartás és lehetséges problémák
