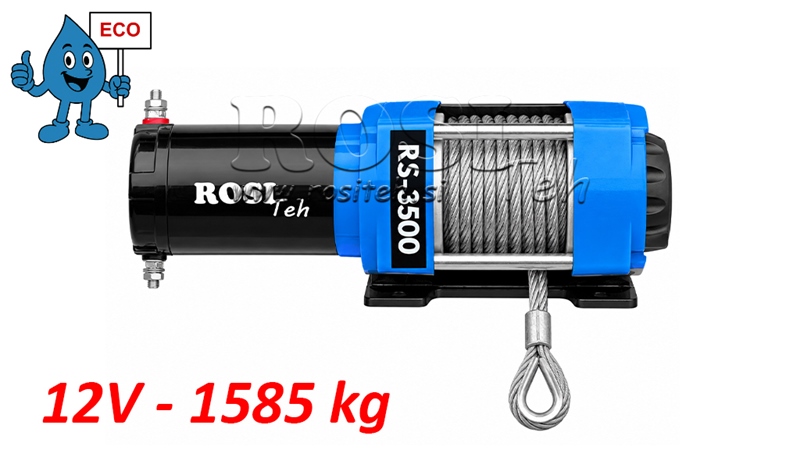

12 V ELEKTRISK VINSCH RS-3500 - 1585 KG - STÅLVAJER - ECO
| Teknisk information | |
|
Leverantör: |
Kina |
| Retur eller byte: | 14 dagar |
| Garanti: | 6 månader |
| Vikt: | 9,3 kg |
| Dragkraft: | 1585 kg (3500 lbs) |
| Strömförsörjning: | Elektrisk (via batteri eller ackumulator) |
| Spänning: | 12 V (DC) |
| Rekommenderat batteri: | Minst 12 Ah |
| Manövrering: | Trådbunden och trådlös fjärrkontroll |
| Motor: | 3,5 HP (kapslad) |
| Växel: | Tvåstegs planetväxel |
| Utväxling: | 271:1 |
| Koppling: | Roterande sprint |
| Mått: | 320 mm x 114 mm x 120 mm |
| Trumdiameter och längd: | 38 mm × 74 mm |
| Monteringsyta: | 76,2 mm x 124 mm |
| Draglina: | Stålvajer (5 mm x 10 m) |
Beskrivning:
Den elektriska vinschen RS-3500 (12V) är en tillförlitlig och kostnadseffektiv lösning från vår ECO-serie, konstruerad för dragning av medeltunga laster. RS-3500 är lämplig för ATV och UTV, mindre släpvagnar, båtar, skogsarbete och andra hjälpapplikationer där kontrollerad och säker dragning krävs.
Vinschen drivs med 12 V DC och ger en nominell dragkapacitet på upp till 1585 kg (3500 lbs) på det första lagret stålvajer. När antalet stålvajerlager på trumman ökar minskar den tillgängliga dragkapaciteten gradvis, vilket är typiskt för alla trumvinschar.
Vanligaste användningsområden:
- Fordonsbärgning (när en ATV, UTV eller ett mindre fordon fastnar i lera, snö eller i brant terräng).
- Dragning av virke och material (förflyttning av stockar, grenar eller andra laster över kortare avstånd, särskilt i svåråtkomlig terräng).
- Hjälp vid hantering av båtar och släpvagnar (dra upp en båt på en trailer eller hjälpa till med positionering av last).
- Jordbruks- och skogsarbete (förflyttning av utrustning, maskiner eller laster där en traktor eller större vinsch inte finns tillgänglig).
- Installations- och servicearbete (exakt positionering eller uppriktning av komponenter vid installation).
Varför använda en elektrisk vinsch i stället för manuell dragning?
- ökad säkerhet
- jämn och kontrollerad dragkraft
- minskad risk för personskador på operatören
- snabbare och effektivare arbete
För tyngre laster eller längre dragavstånd rekommenderar vi att använda ett brytblock, vilket bidrar till att:
- öka dragkapaciteten,
- minska belastningen på vinschen,
- förlänga vinschens livslängd.
Förpackningen innehåller:
- RS-3500 ECO elektrisk vinsch,
- stålvajer,
- krok för stålvajer,
- trådbundna och trådlösa fjärrkontroller,
- mottagare och elektriska anslutningskablar,
- rullklys,
- monteringsbultar.

Val av kablar och säkringar för vinschinstallation per modell
| Modell | Spänning | Säkring | Avstånd mellan vinsch och batteri | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Observera: Använd kopparkablar av hög kvalitet med lämplig kabelarea för strömförsörjning av den elektriska vinschen. När avståndet mellan batteriet och vinschen ökar krävs en större kabelarea på grund av spänningsfall. De angivna värdena representerar rekommenderade minsta kabelareor. Den faktiska kabeldimensionen beror på vinschens maximala strömförbrukning, kabellängd, driftförhållanden, temperatur och installationsmetod. Avståndet som visas i tabellen avser enkelriktat avstånd mellan batteriet och vinschen.
Mått

Kopplingsschema

Mått för rullklys

| DRAGKAPACITET OCH VAJERKAPACITET PER LAGER | |||||
| Stålvajerlager | 1 | 2 | 3 | 4 | |
| Nominell dragkapacitet | (kg) | 1585 | 1331 | 1145 | 1005 |
| Stålvajer per lager | (m) | 2.6 | 5.7 | 9.1 | 13 |
| LINHASTIGHET OCH STRÖMFÖRBRUKNING – FÖRSTA LAGRET | ||||||
| Dragkapacitet | (kg) | 0 | 450 | 900 | 1130 | 1585 (max.) |
| Linhastighet | (m/min) | 4.4 | 3 | 2.5 | 2.2 | 1.8 |
| Strömförbrukning | (A) | 35 | 92 | 120 | 150 | 180 |
