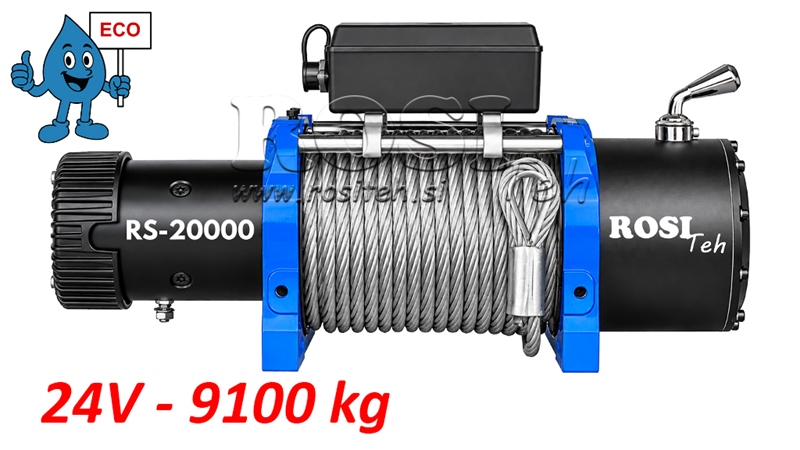

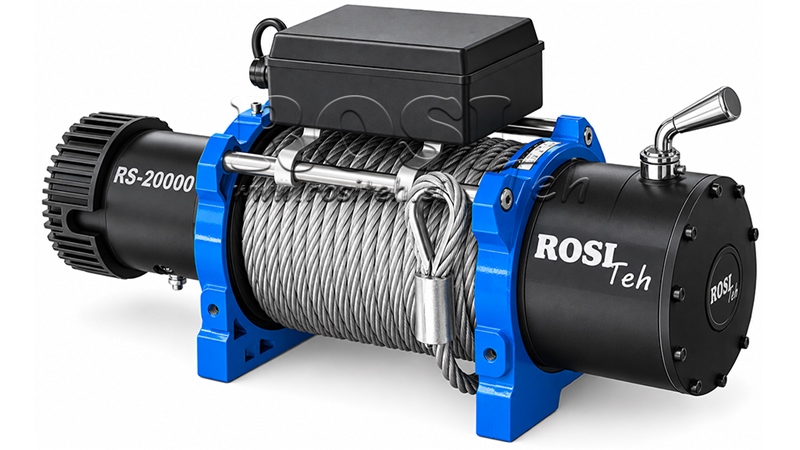

24 V ELEKTRISK VINSCH RS-20000 - 9100 KG - STÅLVAJER - ECO
| Teknisk information | |
| Leverantör: | Kina |
| Retur eller byte: | 14 dagar |
| Garanti: | 6 månader |
| Produktvikt: | 59,6 kg |
| Mått: | 618 x 196 x 260 mm |
| Dragkapacitet: | 9100 kg (20000 lbs) |
| Växeltyp: | 4-stegs planetväxel |
| Utväxling: | 469:1 |
| Koppling: | Vred (180°) |
| Trummans diameter och längd: | 89 x 224 mm |
| Lina: | Galvaniserad stållina (12 mm x 26 m) |
| Rekommenderat batteri: | Minst 12 Ah |
| Monteringsmått: | 254 x 114,3 mm |
| Strömförsörjning: | Elektrisk (via batteri) |
| Motor: | 24 V DC-elmotor - 7,8 HP (kapslad) |
| Spänning: | 24 V (DC) |

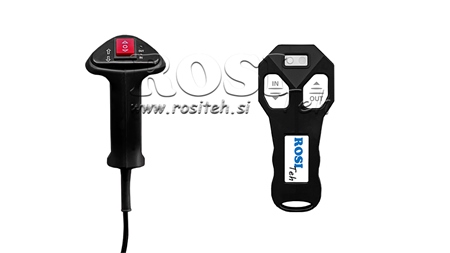

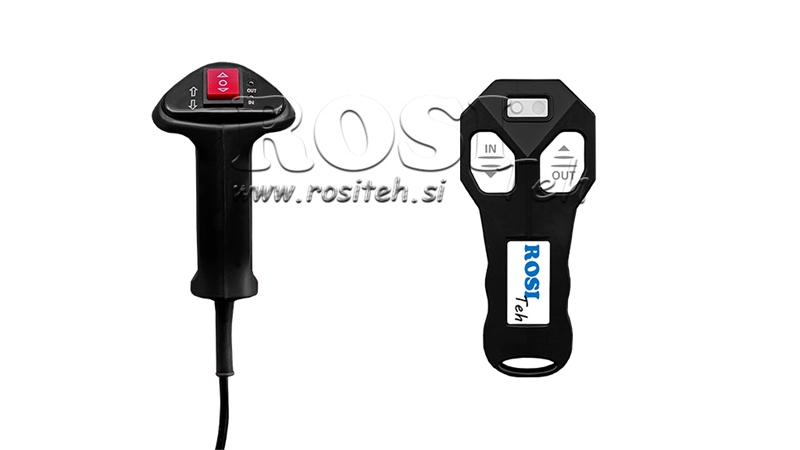

| Styrning: | Trådbunden och trådlös fjärrkontroll |
Beskrivning
Den elektriska vinschen RS-20000 (24 V) är en exceptionellt kraftfull och kostnadseffektiv lösning från vår ECO-serie, konstruerad för dragning av tunga laster och användning under krävande arbetsförhållanden. Med en nominell dragkapacitet på upp till 9100 kg (20,000 lbs) är den lämplig för tunga terräng- och arbetsfordon, släpvagnar, bärgningsfordon, lantbruks- och skogsmaskiner samt andra användningsområden där hög och kontrollerad dragkraft krävs.
Vinschen drivs med 24 V DC-strömförsörjning och av en kraftfull 7,8 HP elmotor. Det fyrstegade planetväxelsystemet med en utväxling på 469:1 ger högt vridmoment och effektiv kraftöverföring till trumman. Den nominella dragkapaciteten på upp till 9100 kg (20,000 lbs) gäller för det första lagret stållina. När antalet linlager på trumman ökar minskar den tillgängliga dragkapaciteten gradvis, vilket är karakteristiskt för alla trumvinschar.
RS-20000 är utrustad med en 12 mm galvaniserad stållina med en längd på 26 m. Den 180° vridbara kopplingsspaken gör att vinschen kan ställas i friläge för snabbare manuell utmatning av linan. Vinschen kan manövreras med antingen den trådbundna eller den trådlösa fjärrkontrollen.
Vanligaste användningsområden:
-
Bärgning och dragning av tunga fordon (assistans till fordon som fastnat i lera, snö eller svår terräng).
-
Användning på bärgningsfordon och släpvagnar (lastning, dragning och positionering av fordon, maskiner och andra tunga laster).
-
Dragning av virke och tunga laster (förflyttning av stockar, utrustning och material över kortare sträckor).
-
Lantbruks- och skogsarbete (dragning av maskiner, utrustning eller laster i svåråtkomliga områden).
-
Användning på tunga terräng- och arbetsfordon där hög dragkapacitet krävs.
-
Installations- och servicearbeten (kontrollerad förflyttning och positionering av tunga komponenter, maskiner eller utrustning).
Varför välja en elektrisk vinsch i stället för manuell dragning?
-
mycket hög dragkapacitet på upp till 9100 kg (20,000 lbs),
-
jämn och kontrollerad dragning,
-
kraftfull 7,8 HP elmotor,
-
robust galvaniserad stållina,
-
mindre fysisk ansträngning krävs av användaren,
-
snabbare och effektivare drift.
För tyngre laster eller mer krävande dragsituationer rekommenderar vi att ett lämpligt brytblock används, vilket gör det möjligt att:
-
öka den tillgängliga dragkapaciteten,
-
minska belastningen på vinschen,
-
göra det enklare att förflytta tunga laster,
-
bidra till att förlänga vinschens livslängd.
Den elektriska vinschen RS-20000 ECO är ett idealiskt val för användare som behöver en kraftfull 24 V elvinsch med stållina och en dragkapacitet på upp till 9100 kg för krävande professionella och privata användningsområden.
Förpackningen innehåller:
-
RS-20000 ECO elektrisk vinsch,
-
stållina,
-

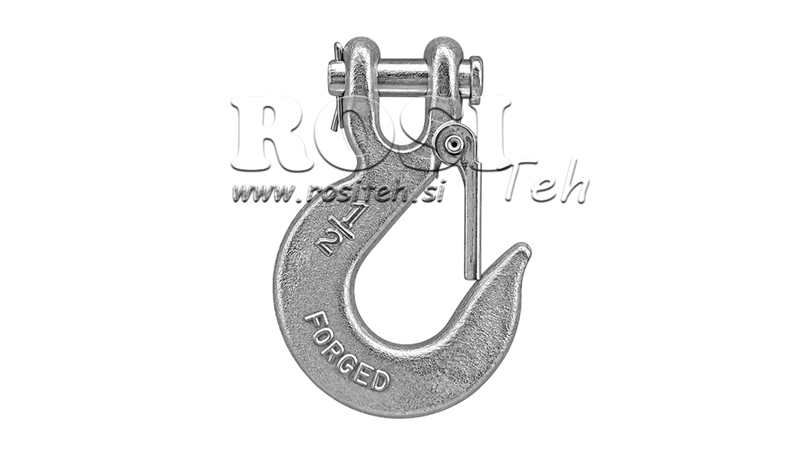

krok för stållina,
-
trådbunden och trådlös fjärrkontroll,
-
elektriska anslutningskablar,
-

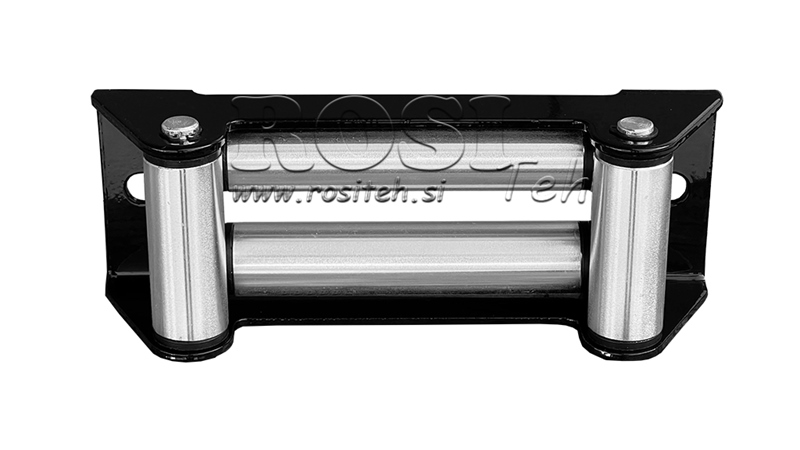

rullstyrning,
-
monteringsbultar.


Val av kablar och säkringar för vinschinstallation per modell
| Modell | Spänning | Säkring | Avstånd mellan vinsch och batteri | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Observera: Använd kopparkablar av hög kvalitet med lämplig ledararea för att strömförsörja den elektriska vinschen. När avståndet mellan batteriet och vinschen ökar krävs en större kabelarea på grund av spänningsfall. De angivna värdena representerar rekommenderade minsta kabelareor. Den faktiska kabeldimensionen beror på vinschens maximala strömförbrukning, kabellängd, driftförhållanden, temperatur och installationsmetod. Avståndet som visas i tabellen avser enkelriktat avstånd mellan batteriet och vinschen.

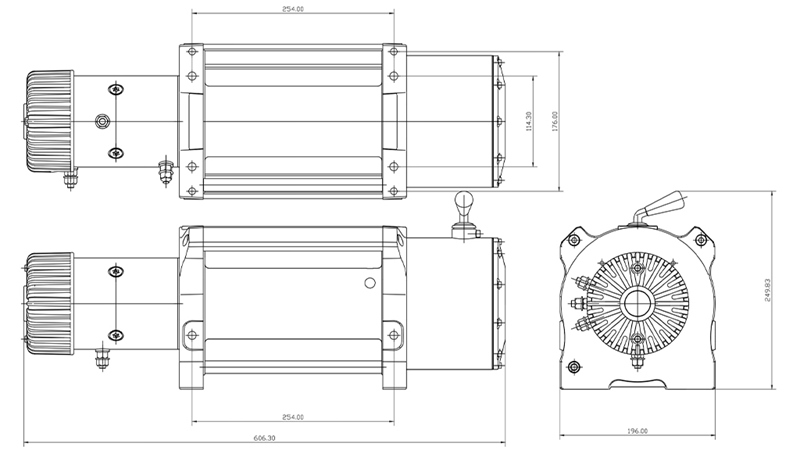

Mått

Kopplingsschema

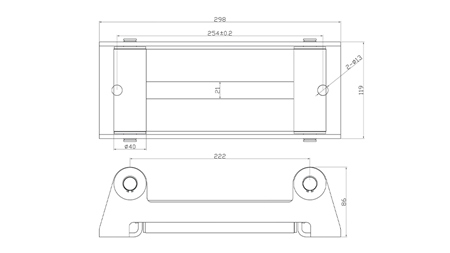

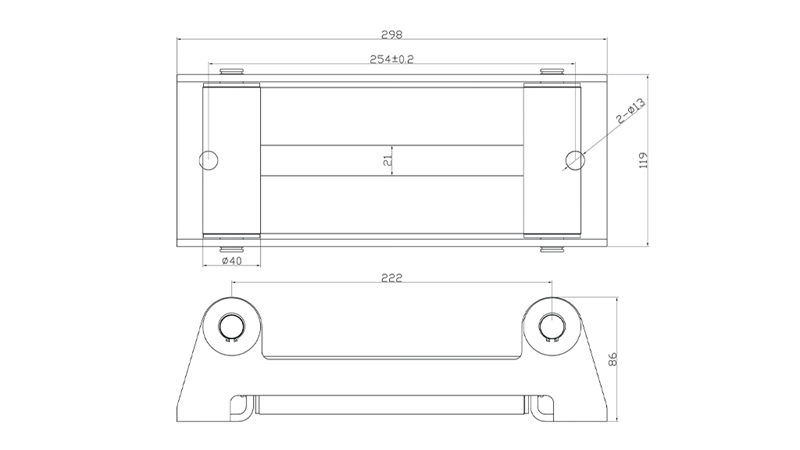

Mått för rullstyrning
