SNÄCKVÄXELDRIVEN SVÄNGDRIFT SERIE SEA7-100-R-12V - UTVÄXLINGSFÖRHÅLLANDE 71:1 - ECO

Beskrivning

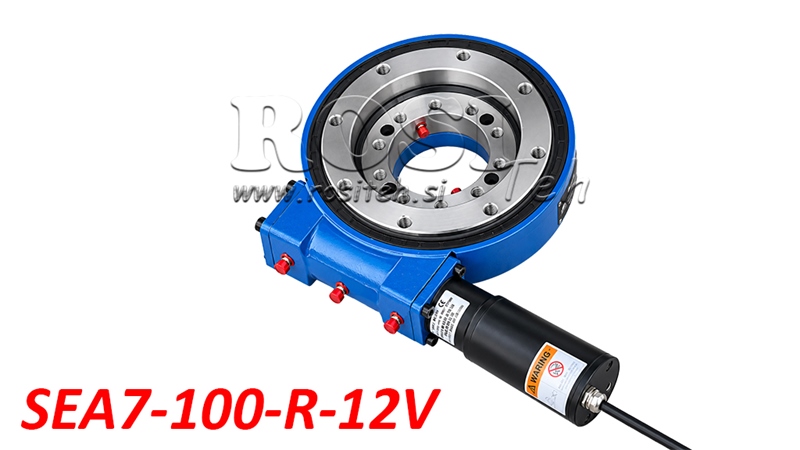

SEA7-seriens snäckväxlade svängdrivningar med 12 V elmotor erbjuder en kompakt, robust och kostnadseffektiv lösning för elektriskt driven rotation och exakt positionering av olika konstruktioner och utrustningar. De kombinerar en snäckväxelreducerare, ett svänglager och en elmotor i en enda funktionell enhet som kan överföra högt vridmoment och tåla axiella, radiella och tippande laster.

SEA7-serien är lämplig för applikationer som kräver långsam, jämn och kontrollerad rotation. Tack vare den integrerade 12 V elmotorn är drivningen särskilt användbar för utrustning och fordon med ett 12-volts elsystem, eftersom den inte kräver något extra hydraulsystem för drift.

Så fungerar den snäckväxlade svängdrivningen

Den snäckväxlade svängdrivningen arbetar enligt principen för en snäckväxeltransmission, där elmotorn driver en tandad svängkrans via en snäckaxel. Denna konstruktion ger en hög reduktionsutväxling, högt vridmoment samt långsam, jämn och kontrollerad rotation.

Den integrerade 12 V elmotorn möjliggör elektrisk drift utan behov av hydraulpump, hydraulmotor eller hydraulslangar. Detta förenklar installationen och gör att drivningen kan användas i utrustning där inget hydraulsystem finns tillgängligt.

Drivningen möjliggör kontinuerlig 360° rotation, samtidigt som det integrerade svänglagret tar upp axiella och radiella krafter samt tippmoment. Snäckväxeltransmissionen ger även ett högt hållmoment, vilket bidrar till positionsstabiliteten hos den roterande konstruktionen.

Viktiga fördelar

• Elektrisk drivning med inkluderad 12 V elmotor.

• Drift utan behov av ett extra hydraulsystem.

• Kompakt och robust konstruktion med integrerat svänglager.

• Möjlighet till kontinuerlig 360° rotation.

• Hög reduktionsutväxling för långsam och exakt rotation.

• Högt utgående vridmoment och hållmoment.

• Hög lastkapacitet vid axiella och radiella laster.

• Förmåga att tåla höga tippmoment.

• Förenklad installation i utrustning med 12-volts elsystem.

• Brett användningsområde inom jordbruks-, skogs-, bygg- och industrimaskiner.

Användningsområden

SEA7-seriens snäckväxlade svängdrivningar med elmotorer är lämpliga för olika applikationer som kräver elektriskt styrd rotation, positionering eller förflyttning av konstruktionsenheter.

• Jordbruksmaskiner – roterande redskap, justerbara konstruktioner och jordbruksutrustning.

• Skogsmaskiner – roterande mekanismer, mindre materialhanteringsutrustning och hjälparbetsenheter.

• Byggmaskiner – roterande plattformar, positioneringssystem och specialkonstruktioner.

• Industriell utrustning – rundbord, positioneringsanordningar och materialhanteringssystem.

• Transport- och specialfordon – elektriskt manövrerade roterande mekanismer och fordonsmonterad utrustning.

• Solpanelsföljningssystem – roterande stöd och system för justering av solpanelernas position.

Konstruktion och prestanda

SEA7 snäckväxlad svängdrivning har en robust konstruktion som kombinerar en växeltransmission och ett svänglager i ett kompakt hus. Konstruktionen gör att den kan tåla olika typer av belastningar, vilket gör den lämplig för integrering i många mekaniska system.

Drivningen har en utväxling på 71:1, ett maximalt utgående rotationsvarvtal på 1,4 rpm och ett nominellt utgående vridmoment på 210 Nm. Den statiska axiella lastkapaciteten är 133 kN, den statiska radiella lastkapaciteten är 53 kN och det maximala tippmomentet är 13,5 kNm.

Hållmomentet är 10,4 kNm, vilket ger effektivt motstånd mot externa rotationslaster. Vid drift måste hänsyn tas till tillåtna laster, installationsmetod och lämpligt elektriskt styrsystem.

Elektrisk anslutning och styrning

Den snäckväxlade svängdrivningen är utrustad med en 12 V DC elmotor med en angiven maximal ström på 14 A. Den är lämplig för anslutning till en passande 12-volts strömförsörjning.

Korrekt elektrisk styrning, skydd av strömförsörjningen och korrekt dimensionerade elkablar måste säkerställas för drift. Styrmetoden beror på kraven i den specifika applikationen.

Elmotorn ingår med den snäckväxlade svängdrivningen.

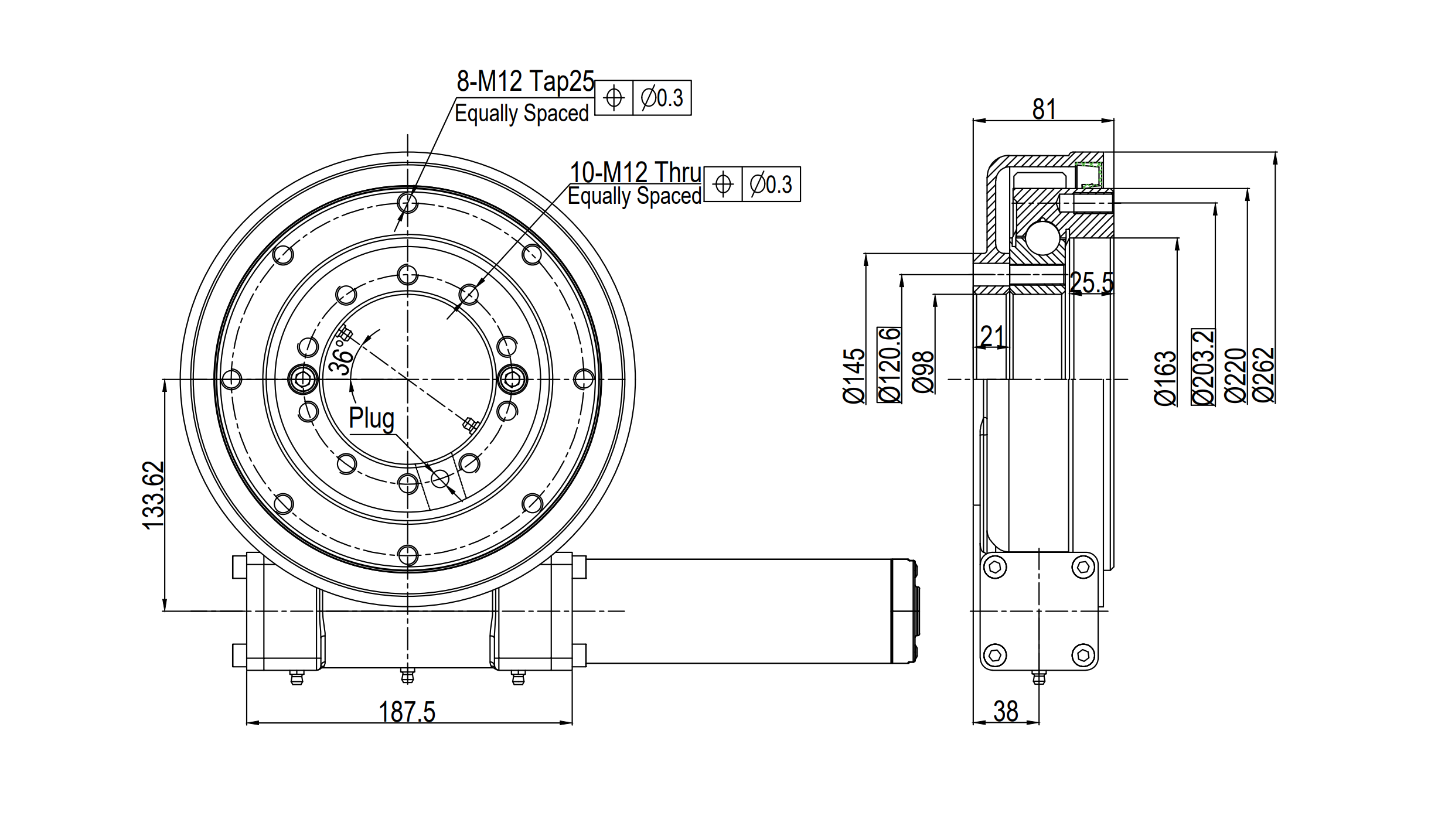

Mått SAE07 - ECO

Lastkapacitetsdiagram

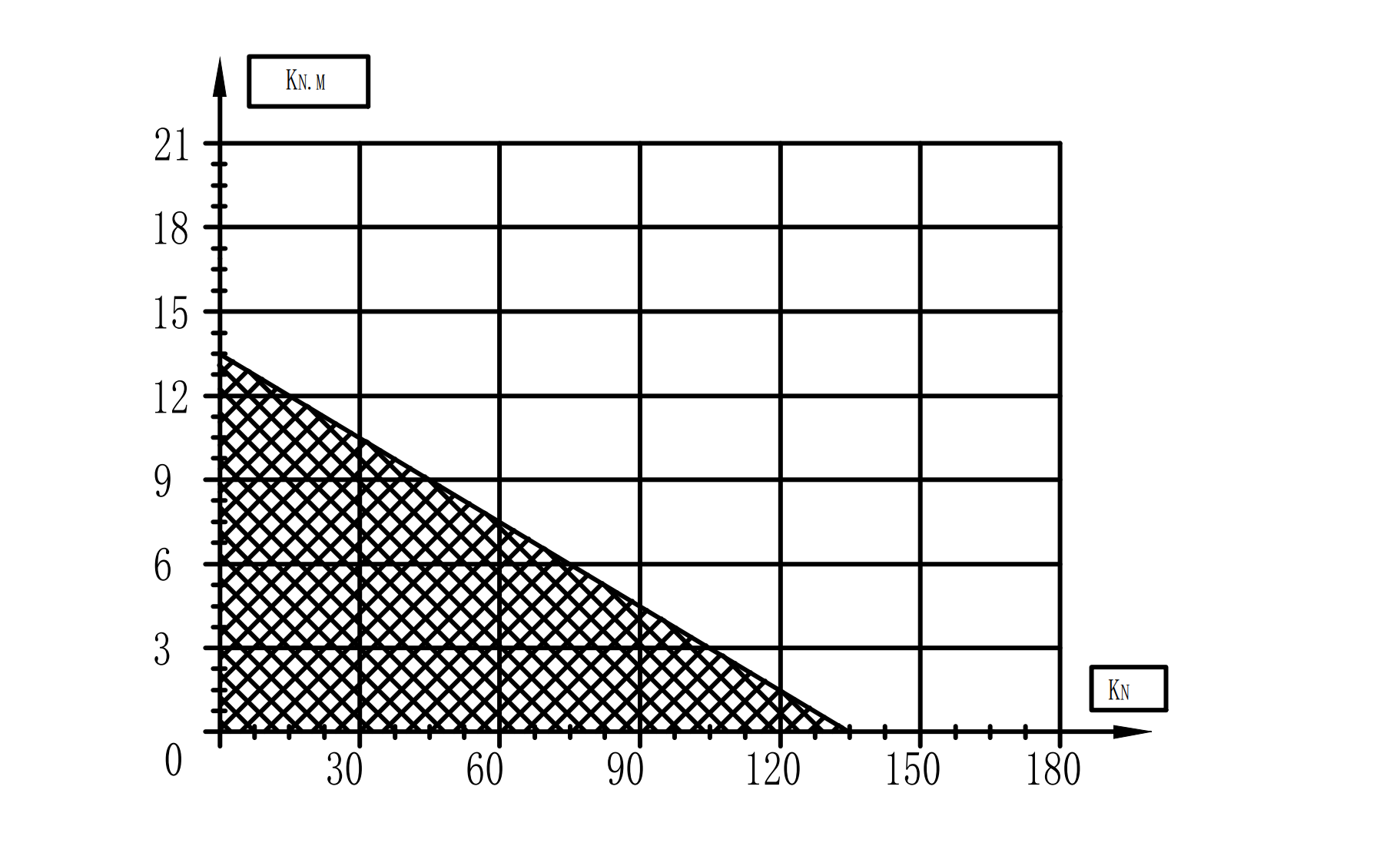

Diagrammet visar de tillåtna kombinationerna av axiell last och tippmoment för SEA7 snäckväxlad svängdrivning. När den axiella lasten ökar minskar det tillåtna tippmomentet. För att säkerställa korrekt val och säker drift av drivningen måste de gränsvärden som anges av tillverkaren följas.

Horisontell axel: axiell last i kN.

Vertikal axel: tippmoment i kNm.

Markerat område: tillåtna lastkombinationer enligt tillverkarens diagram.

Gränskurva: gräns för kombinerad belastning som inte får överskridas.
