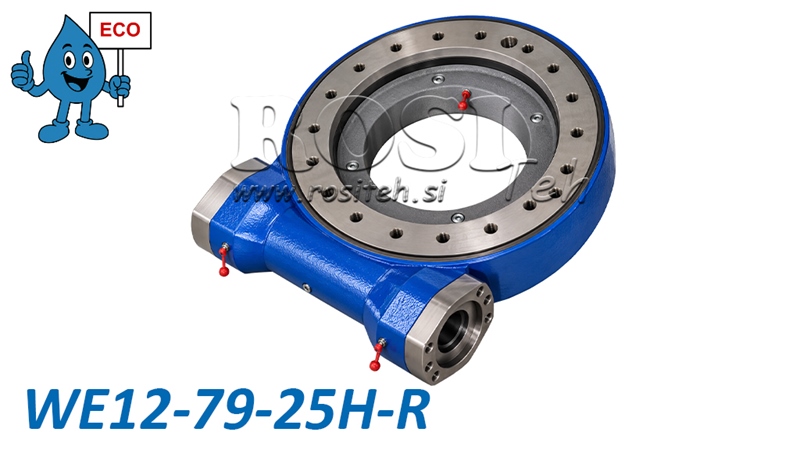

SNÄCKVÄXELDRIVEN SVÄNGDRIFT SERIE WEA12 - 9,36 kNm - UTVÄXLINGSFÖRHÅLLANDE 79:1 - ECO
| Teknisk information | |
| Leverantör: | Kina |
| Garanti: | 6 månader |
| Returer eller byten: | 14 dagar |
| Produktvikt: | 66 kg |
| Modell: | WEA12 - ECO |
| Statisk axiell bärförmåga: | 760 kN |
| Statisk radiell bärförmåga: | 280 kN |
| Rotationsområde: | 360° (kontinuerlig) |
| Utväxling: | 79:1 |
| Maximalt utgående varvtal: | ≤ 2 rpm |
| Tippmoment: | 56 kNm |
| Kuggspel: | ≤ 0,17° |
| Ytterdiameter på svängenhet: | 430 mm |
| Hållmoment: | 43 kNm |
| Ingående axel: | Ø25 mm |
| Utgående vridmoment: | 9,5 kNm |
Beskrivning
WEA-seriens snäckväxlade svängdrivningar från vår ECO-serie erbjuder en kraftfull, robust och kostnadseffektiv lösning för kontrollerad rotation av tunga konstruktioner och maskiner. De kombinerar en snäckväxelreducerare och ett svängkranslager i en kompakt enhet, vilket möjliggör överföring av högt vridmoment samtidigt som axiella, radiella och tippande laster tas upp.
WEA ECO-serien erbjuder utmärkt prisvärdhet och är lämplig för lantbruks-, skogsbruks-, entreprenad- och industrimaskiner där högt rotationsmoment och exakt lastpositionering krävs.
Så fungerar en snäckväxlad svängdrivning
En snäckväxlad svängdrivning fungerar enligt principen för en snäckväxeltransmission, där en snäcka driver en kuggbearbetad svängkrans. Denna konstruktion ger en hög utväxling, högt utgående vridmoment samt långsam, jämn och kontrollerad rotation. Drivningen kan manövreras med en lämplig hydraulmotor. Konstruktionen möjliggör kontinuerlig 360° rotation, medan det integrerade svängkranslagret tar upp höga axiella och radiella krafter samt tippmoment, vilket gör drivningen lämplig för krävande driftförhållanden.
Viktiga fördelar
-
ECO-serien – en prisvärd lösning med utmärkt värde för pengarna.
-
Högt utgående vridmoment för rotation av tunga konstruktioner och laster.
-
Kompakt och robust konstruktion med integrerat svängkranslager.
-
Möjlighet till kontinuerlig 360° rotation.
-
Exakt och kontrollerad rotation med hög utväxling.
-
Hög axiell och radiell bärförmåga.
-
Hög motståndskraft mot tippmoment.
-
Högkvalitativa material och värmebehandlade växelkomponenter.
-
Brett modellutbud för olika laster och applikationer.
Användningsområden
WEA ECO-seriens snäckväxlade svängdrivningar används inom olika branscher, särskilt i applikationer som kräver tillförlitlig rotation och positionering av tunga maskinkomponenter och aggregat.
-
Skogsmaskiner – skogsvagnar, kranar och roterande konstruktioner.
-
Lantbruksmaskiner – roterande armar, redskap och lantbruksutrustning.
-
Entreprenadmaskiner – kranar, lyftutrustning och roterande plattformar.
-
Industriell utrustning – positioneringsanordningar, rundbord och materialhanteringssystem.
-
Transport- och specialfordon – roterande enheter och fordonsmonterad utrustning.
Material och konstruktion
WEA ECO-seriens snäckväxlade svängdrivningar tillverkas av högkvalitativa stål som ger mekanisk hållfasthet, slitstyrka och lång livslängd vid korrekt underhåll.
Växelkomponenter kan tillverkas av stålsorterna 45, 50Mn, 42CrMo eller 42CrMo4, medan snäckorna kan vara tillverkade av 42CrMo- eller 20CrMoTi-stål. Utvalda komponenter är värmebehandlade för att förbättra hårdhet och slitstyrka.
Hårdheten hos de härdade löpbaneytorna ligger mellan 55 och 62 HRC, medan ythårdheten hos snäckväxelenheten ligger mellan 58 och 62 HRC.
Den snäckväxlade svängdrivningen är fabrikssmord.
Mått WEA12 - ECO

Gränslastdiagram
Diagrammet visar de tillåtna kombinationerna av axiell last och tippmoment för WEA12 snäckväxlad svängdrivning. När den axiella lasten ökar minskar det tillåtna tippmomentet. För korrekt val och säker drift av svängdrivningen måste de lastgränser som anges av tillverkaren följas.

Horisontell axel: Axiell last i kN.
Vertikal axel: Tippmoment i kNm.
Skuggat område: Tillåtna lastkombinationer enligt tillverkarens diagram.
Gränskurva: Högsta tillåtna kombinerade last som inte får överskridas.
