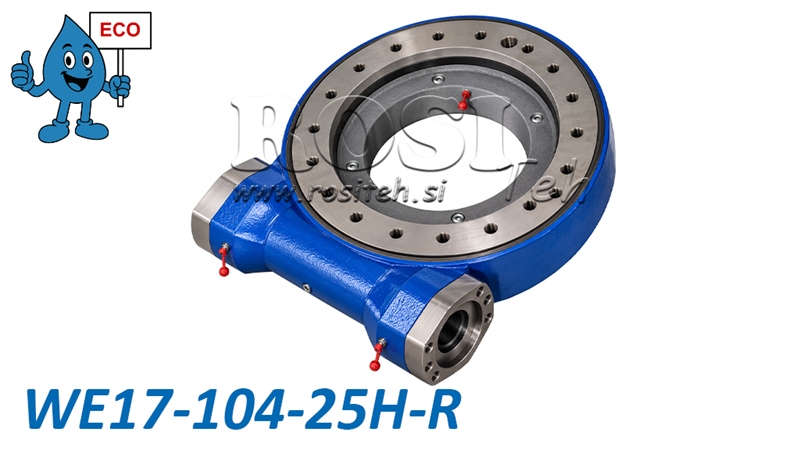

SNÄCKVÄXELDRIVEN SVÄNGDRIFT SERIE WEA17 - 13,2 kNm - UTVÄXLINGSFÖRHÅLLANDE 104:1 - ECO
| Teknisk information | |
| Leverantör: | Kina |
| Garanti: | 6 månader |
| Retur eller byte: | 14 dagar |
| Produktvikt: | 94 kg |
| Modell: | WEA17 - ECO |
| Statisk axiell lastkapacitet: | 1166 kN |
| Statisk radiell lastkapacitet: | 435 kN |
| Rotationsområde: | 360° (kontinuerligt) |
| Utväxling: | 86:1 |
| Maximalt utgående varvtal: | ≤ 2 rpm |
| Tippmoment: | 142,4 kNm |
| Kuggspel: | ≤ 0,15° |
| Svängenhetens ytterdiameter: | 566 mm |
| Hållmoment: | 72,3 kNm |
| Ingående axel: | Ø25 mm |
| Utgående vridmoment: | 12,96 kNm |
Beskrivning
WEA-seriens snäckväxlade svängdrivningar från vårt ECO-sortiment erbjuder en kraftfull, robust och kostnadseffektiv lösning för kontrollerad rotation av tunga konstruktioner och maskiner. De kombinerar en snäckväxelreducerare och ett svängkranslager i en kompakt enhet, vilket möjliggör hög vridmomentöverföring samtidigt som axiella, radiella och tippande laster tas upp.
WEA ECO-serien erbjuder mycket god prisvärdhet och är lämplig för användning i jordbruks-, skogsbruks-, entreprenad- och industrimaskiner där högt rotationsmoment och exakt lastpositionering krävs.
Så fungerar en snäckväxlad svängdrivning
En snäckväxlad svängdrivning arbetar enligt principen för en snäckväxeltransmission, där en snäcka driver en tandad svängkrans. Denna konstruktion ger ett högt utväxlingsförhållande, högt utgående vridmoment samt långsam, jämn och kontrollerad rotation. Drivningen kan manövreras med en lämplig hydraulmotor. Konstruktionen möjliggör kontinuerlig 360° rotation, samtidigt som det integrerade svängkranslagret tar upp höga axiella och radiella krafter samt tippmoment, vilket gör drivningen lämplig för krävande driftsförhållanden.
Viktiga fördelar
-
ECO-sortiment – en prisvärd lösning med utmärkt valuta för pengarna.
-
Högt utgående vridmoment för rotation av tunga konstruktioner och laster.
-
Kompakt och robust konstruktion med integrerat svängkranslager.
-
Möjlighet till kontinuerlig 360° rotation.
-
Exakt och kontrollerad rotation med högt utväxlingsförhållande.
-
Hög axiell och radiell lastkapacitet.
-
Hög motståndskraft mot tippmoment.
-
Material av hög kvalitet och värmebehandlade växelkomponenter.
-
Brett modellutbud för olika laster och applikationer.
Användningsområden
WEA ECO-seriens snäckväxlade svängdrivningar används inom olika branscher, särskilt i applikationer som kräver tillförlitlig rotation och positionering av tunga maskinkomponenter och aggregat.
-
Skogsmaskiner – skogsvagnar, kranar och roterande konstruktioner.
-
Jordbruksmaskiner – roterande armar, redskap och jordbruksutrustning.
-
Entreprenadmaskiner – kranar, lyftutrustning och roterande plattformar.
-
Industriell utrustning – positioneringsenheter, rundmatningsbord och materialhanteringssystem.
-
Transport- och specialfordon – roterande enheter och fordonsmonterad utrustning.
Material och konstruktion
WEA ECO-seriens snäckväxlade svängdrivningar tillverkas av högkvalitativa stål som ger mekanisk hållfasthet, slitstyrka och lång livslängd vid korrekt underhåll.
Växelkomponenter kan tillverkas av stålkvaliteterna 45, 50Mn, 42CrMo eller 42CrMo4, medan snäckorna kan vara tillverkade av 42CrMo- eller 20CrMoTi-stål. Utvalda komponenter värmebehandlas för att förbättra hårdhet och slitstyrka.
Hårdheten hos de härdade löpbaneytorna ligger mellan 55 och 62 HRC, medan ythårdheten hos snäckväxelenheten ligger mellan 58 och 62 HRC.
Den snäckväxlade svängdrivningen är försmord från fabrik.
Mått WEA17 - ECO

Gränslastdiagram
Diagrammet visar de tillåtna kombinationerna av axiell last och tippmoment för den snäckväxlade svängdrivningen WEA17. När den axiella lasten ökar minskar det tillåtna tippmomentet. För korrekt dimensionering och säker drift av svängdrivningen måste de lastgränser som anges av tillverkaren följas.

Horisontell axel: Axiell last i kN.
Vertikal axel: Tippmoment i kNm.
Skuggat område: Tillåtna lastkombinationer enligt tillverkarens diagram.
Gränskurva: Maximalt tillåten kombinerad last som inte får överskridas.
