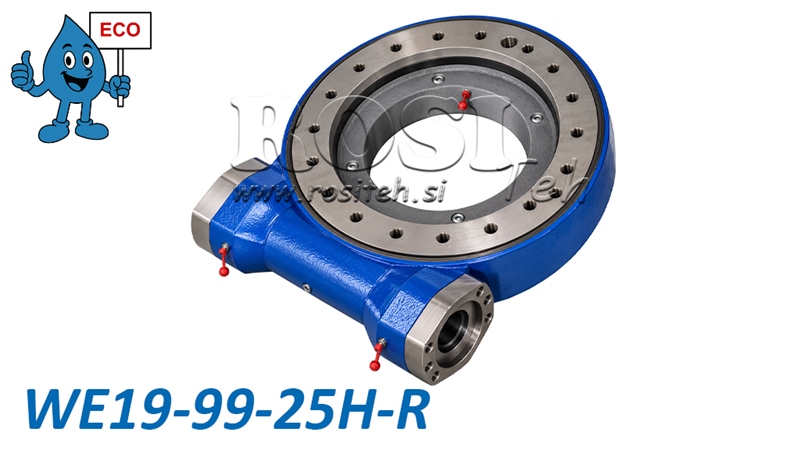

SNÄCKVÄXELDRIVEN SVÄNGDRIFT SERIE WEA19 - 19,1 kNm - UTVÄXLINGSFÖRHÅLLANDE 99:1 - ECO
| Teknisk information | |
| Leverantör: | Kina |
| Garanti: | 6 månader |
| Retur eller byte: | 14 dagar |
| Produktvikt: | 118 kg |
| Modell: | WEA19 - ECO |
| Statisk axiell bärförmåga: | 1800 kN |
| Statisk radiell bärförmåga: | 675 kN |
| Rotationsområde: | 360° (kontinuerligt) |
| Utväxling: | 99:1 |
| Maximalt utgående varvtal: | ≤ 2 rpm |
| Tippmoment: | 196 kNm |
| Kuggspel: | ≤ 0,15° |
| Ytterdiameter för svängenhet: | 624 mm |
| Hållmoment: | 80,1 kNm |
| Ingående axel: | Ø25 mm |
| Utgående moment: | 18,5 kNm |
Beskrivning
WEA-seriens snäckväxlade svängdrivningar från vår ECO-serie erbjuder en kraftfull, robust och kostnadseffektiv lösning för kontrollerad rotation av tunga konstruktioner och maskiner. De kombinerar en snäckväxelreducerare och ett svängkranslager i en kompakt enhet, vilket möjliggör hög momentöverföring samtidigt som axiella, radiella och tippande laster tas upp.
WEA ECO-serien erbjuder mycket god valuta för pengarna och är lämplig för tillämpningar inom lantbruks-, skogsbruks-, bygg- och industrimaskiner där högt vridmoment och exakt lastpositionering krävs.
Hur en snäckväxlad svängdrivning fungerar
En snäckväxlad svängdrivning arbetar enligt principen för en snäckväxeltransmission, där en snäcka driver en tandad svängkrans. Denna konstruktion ger en hög reduktionsutväxling, högt utgående moment samt långsam, jämn och kontrollerad rotation. Drivningen kan manövreras med en lämplig hydraulmotor. Konstruktionen möjliggör kontinuerlig 360° rotation, medan det integrerade svängkranslagret tar upp höga axiella och radiella krafter samt tippmoment, vilket gör drivningen lämplig för krävande driftförhållanden.
Viktiga fördelar
-
ECO-serie – en prisvärd lösning som erbjuder mycket god valuta för pengarna.
-
Högt utgående moment för rotation av tunga konstruktioner och laster.
-
Kompakt och robust konstruktion med integrerat svängkranslager.
-
Möjlighet till kontinuerlig 360° rotation.
-
Exakt och kontrollerad rotation med hög reduktionsutväxling.
-
Hög axiell och radiell bärförmåga.
-
Hög motståndskraft mot tippmoment.
-
Högkvalitativa material och värmebehandlade växelkomponenter.
-
Brett modellprogram för olika laster och applikationer.
Applikationer
WEA ECO-seriens snäckväxlade svängdrivningar används inom olika branscher, särskilt i applikationer som kräver tillförlitlig rotation och positionering av tunga maskinkomponenter och enheter.
-
Skogsmaskiner – skogsvagnar, kranar och roterande konstruktioner.
-
Lantbruksmaskiner – roterande armar, redskap och lantbruksutrustning.
-
Byggmaskiner – kranar, lyftutrustning och roterande plattformar.
-
Industriell utrustning – positioneringsanordningar, rundmatningsbord och materialhanteringssystem.
-
Transport- och specialfordon – roterande enheter och fordonsmonterad utrustning.
Material och konstruktion
WEA ECO-seriens snäckväxlade svängdrivningar tillverkas av högkvalitativa stål som ger mekanisk hållfasthet, slitstyrka och lång livslängd vid korrekt underhåll.
Växelkomponenter kan tillverkas av stålsorterna 45, 50Mn, 42CrMo eller 42CrMo4, medan snäckorna kan vara tillverkade av 42CrMo- eller 20CrMoTi-stål. Utvalda komponenter värmebehandlas för att förbättra hårdhet och slitstyrka.
Hårdheten på de härdade löpbaneytorna ligger mellan 55 och 62 HRC, medan ythårdheten på snäckväxelenheten ligger mellan 58 och 62 HRC.
Den snäckväxlade svängdrivningen är försmord från fabrik.
Mått WEA19 - ECO

Gränslastdiagram
Diagrammet visar de tillåtna kombinationerna av axiell last och tippmoment för WEA19 snäckväxlade svängdrivning. När den axiella lasten ökar minskar det tillåtna tippmomentet. För korrekt val och säker drift av svängdrivningen måste de lastgränser som anges av tillverkaren följas.

Horisontell axel: Axiell last i kN.
Vertikal axel: Tippmoment i kNm.
Skuggat område: Tillåtna kombinationer av laster enligt tillverkarens diagram.
Gränskurva: Maximalt tillåten kombinerad last som inte får överskridas.
