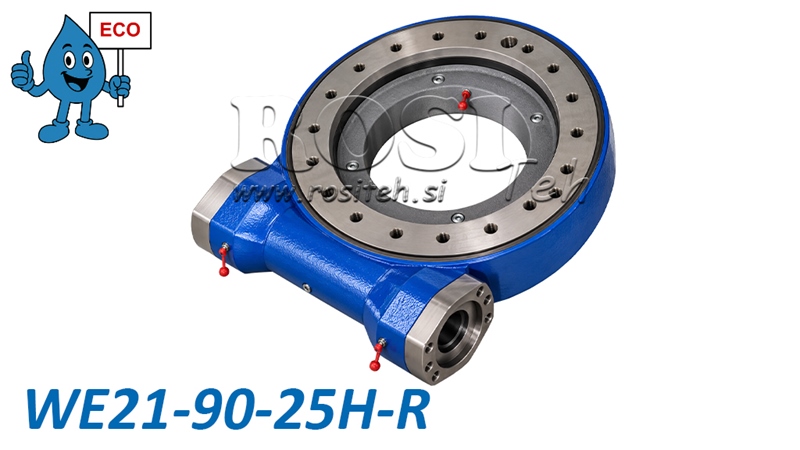

SNÄCKVÄXELDRIVEN SVÄNGDRIFT SERIE WEA21 - 28,7 kNm - UTVÄXLINGSFÖRHÅLLANDE 90:1 - ECO
| Teknisk information | |
| Leverantör: | Kina |
| Garanti: | 6 månader |
| Retur eller byte: | 14 dagar |
| Produktvikt: | 172 kg |
| Modell: | WEA21 - ECO |
| Statisk axiell bärförmåga: | 1598 kN |
| Statisk radiell bärförmåga: | 640 kN |
| Rotationsområde: | 360° (kontinuerlig) |
| Utväxling: | 90:1 |
| Maximalt utgående varvtal: | ≤ 1,5 rpm |
| Tippmoment: | 203 kNm |
| Glapp: | ≤ 0,15° |
| Ytterdiameter på svängenhet: | 684 mm |
| Hållmoment: | 105,8 kNm |
| Ingående axel: | Ø25 mm |
| Utgående vridmoment: | 28,7 kNm |
Beskrivning
WEA-seriens snäckväxeldrivna svängdrev från vår ECO-serie erbjuder en kraftfull, robust och kostnadseffektiv lösning för kontrollerad rotation av tunga konstruktioner och maskiner. De kombinerar en snäckväxelreducerare och ett svängkranslager i en kompakt enhet, vilket möjliggör överföring av högt vridmoment samtidigt som axiella, radiella och tippande laster tas upp.
WEA ECO-serien erbjuder mycket bra valuta för pengarna och är lämplig för applikationer inom lantbruks-, skogsbruks-, bygg- och industrimaskiner där högt rotationsmoment och exakt lastpositionering krävs.
Så fungerar ett snäckväxeldrivet svängdrev
Ett snäckväxeldrivet svängdrev arbetar enligt principen för en snäckväxeltransmission, där en snäcka driver en tandad svängkrans. Denna konstruktion ger ett högt reduktionsförhållande, högt utgående vridmoment samt långsam, jämn och kontrollerad rotation. Drevet kan drivas med en lämplig hydraulmotor. Konstruktionen möjliggör kontinuerlig 360° rotation, medan det integrerade svängkranslagret tar upp höga axiella och radiella krafter samt tippmoment, vilket gör drevet lämpligt för krävande driftförhållanden.
Viktiga fördelar
-
ECO-serie – en prisvärd lösning som erbjuder mycket bra valuta för pengarna.
-
Högt utgående vridmoment för rotation av tunga konstruktioner och laster.
-
Kompakt och robust konstruktion med integrerat svängkranslager.
-
Möjlighet till kontinuerlig 360° rotation.
-
Exakt och kontrollerad rotation med högt reduktionsförhållande.
-
Hög axiell och radiell bärförmåga.
-
Hög motståndskraft mot tippmoment.
-
Högkvalitativa material och värmebehandlade växelkomponenter.
-
Brett modellutbud för olika laster och applikationer.
Applikationer
WEA ECO-seriens snäckväxeldrivna svängdrev används inom olika branscher, särskilt i applikationer som kräver tillförlitlig rotation och positionering av tunga maskinkomponenter och enheter.
-
Skogsmaskiner – skogsvagnar, kranar och roterande konstruktioner.
-
Lantbruksmaskiner – roterande armar, redskap och lantbruksutrustning.
-
Byggmaskiner – kranar, lyftutrustning och roterande plattformar.
-
Industriell utrustning – positioneringsanordningar, vridbord och materialhanteringssystem.
-
Transport- och specialfordon – roterande enheter och fordonsmonterad utrustning.
Material och konstruktion
WEA ECO-seriens snäckväxeldrivna svängdrev tillverkas av högkvalitativa stål som ger mekanisk hållfasthet, slitstyrka och lång livslängd vid korrekt underhåll.
Växelkomponenter kan tillverkas av stålsorterna 45, 50Mn, 42CrMo eller 42CrMo4, medan snäckorna kan vara tillverkade av 42CrMo- eller 20CrMoTi-stål. Utvalda komponenter är värmebehandlade för att förbättra hårdhet och slitstyrka.
Hårdheten på de härdade löpbaneytorna ligger mellan 55 och 62 HRC, medan ythårdheten på snäckväxelenheten ligger mellan 58 och 62 HRC.
Det snäckväxeldrivna svängdrevet är försmort från fabrik.
Mått WEA21 - ECO

Gränslastdiagram
Diagrammet visar de tillåtna kombinationerna av axiell last och tippmoment för WEA21 snäckväxeldrivet svängdrev. När den axiella lasten ökar minskar det tillåtna tippmomentet. För korrekt val och säker drift ska de lastgränser som anges av tillverkaren följas.

Horisontell axel: Axiell last i kN.
Vertikal axel: Tippmoment i kNm.
Skuggat område: Tillåtna kombinationer av laster enligt tillverkarens diagram.
Gränskurva: Maximalt tillåten kombinerad last som inte får överskridas.
