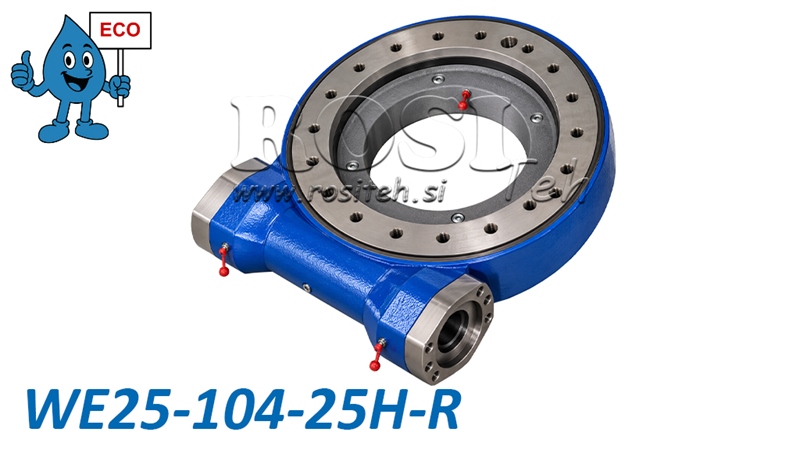

SNÄCKVÄXELDRIVEN SVÄNGDRIFT SERIE WEA25 - 34,2 kNm - UTVÄXLINGSFÖRHÅLLANDE 104:1 - ECO
| Teknisk information | |
| Leverantör: | Kina |
| Garanti: | 6 månader |
| Retur eller byte: | 14 dagar |
| Produktvikt: | 202 kg |
| Modell: | WEA25 - ECO |
| Statisk axiell bärförmåga: | 2360 kN |
| Statisk radiell bärförmåga: | 945 kN |
| Rotationsområde: | 360° (kontinuerligt) |
| Utväxlingsförhållande: | 104:1 |
| Maximalt utgående varvtal: | ≤ 1,5 rpm |
| Tippmoment: | 310 kNm |
| Spel: | ≤ 0,15° |
| Svängenhetens ytterdiameter: | 800 mm |
| Hållmoment: | 158,3 kNm |
| Ingående axel: | Ø25 mm |
| Utgående vridmoment: | 34,2 kNm |
Beskrivning
WEA-seriens snäckväxlade svängdrivningar från vår ECO-serie erbjuder en kraftfull, robust och kostnadseffektiv lösning för kontrollerad rotation av tunga konstruktioner och maskiner. De kombinerar en snäckväxelreducerare och ett svänglager i en kompakt enhet, vilket möjliggör hög momentöverföring samtidigt som axiella, radiella och tippande laster tas upp.
WEA ECO-serien erbjuder utmärkt valuta för pengarna och lämpar sig för lantbruks-, skogsbruks-, entreprenad- och industrimaskiner där högt rotationsmoment och exakt lastpositionering krävs.
Så fungerar en snäckväxlad svängdrivning
En snäckväxlad svängdrivning arbetar enligt principen för en snäckväxeltransmission, där en snäcka driver en tandad svängkrans. Denna konstruktion ger ett högt utväxlingsförhållande, högt utgående vridmoment samt långsam, jämn och kontrollerad rotation. Drivningen kan manövreras med en lämplig hydraulmotor. Konstruktionen möjliggör kontinuerlig 360° rotation, medan det integrerade svänglagret tar upp höga axiella och radiella krafter samt tippmoment, vilket gör drivningen lämplig för krävande driftförhållanden.
Viktiga fördelar
-
ECO-serien – en prisvärd lösning som ger utmärkt valuta för pengarna.
-
Högt utgående vridmoment för rotation av tunga konstruktioner och laster.
-
Kompakt och robust konstruktion med integrerat svänglager.
-
Möjlighet till kontinuerlig 360° rotation.
-
Exakt och kontrollerad rotation med högt utväxlingsförhållande.
-
Hög axiell och radiell bärförmåga.
-
Hög motståndskraft mot tippmoment.
-
Högkvalitativa material och värmebehandlade växelkomponenter.
-
Brett modellutbud för olika laster och användningsområden.
Användningsområden
WEA ECO-seriens snäckväxlade svängdrivningar används inom olika branscher, särskilt i applikationer som kräver tillförlitlig rotation och positionering av tunga maskinkomponenter och enheter.
-
Skogsmaskiner – skogsvagnar, kranar och roterande konstruktioner.
-
Lantbruksmaskiner – roterande armar, redskap och lantbruksutrustning.
-
Entreprenadmaskiner – kranar, lyftutrustning och roterande plattformar.
-
Industriell utrustning – positioneringsenheter, rundmatningsbord och materialhanteringssystem.
-
Transport- och specialfordon – roterande enheter och fordonsmonterad utrustning.
Material och konstruktion
WEA ECO-seriens snäckväxlade svängdrivningar tillverkas av högkvalitativa stål som ger mekanisk hållfasthet, slitstyrka och lång livslängd vid korrekt underhåll.
Växelkomponenter kan tillverkas av stålsorterna 45, 50Mn, 42CrMo eller 42CrMo4, medan snäckorna kan tillverkas av 42CrMo- eller 20CrMoTi-stål. Utvalda komponenter är värmebehandlade för att förbättra hårdhet och slitstyrka.
Hårdheten hos de härdade löpbaneytorna ligger mellan 55 och 62 HRC, medan ythårdheten hos snäckväxelenheten ligger mellan 58 och 62 HRC.
Den snäckväxlade svängdrivningen är försmord från fabrik.
Mått WEA25 - ECO

Gränslastdiagram
Diagrammet visar de tillåtna kombinationerna av axiell last och tippmoment för den snäckväxlade svängdrivningen WEA25. När den axiella lasten ökar minskar det tillåtna tippmomentet. För korrekt val och säker drift ska de lastgränser som anges av tillverkaren följas.

Horisontell axel: Axiell last i kN.
Vertikal axel: Tippmoment i kNm.
Skuggat område: Tillåtna kombinationer av laster enligt tillverkarens diagram.
Gränskurva: Maximalt tillåten kombinerad last som inte får överskridas.
