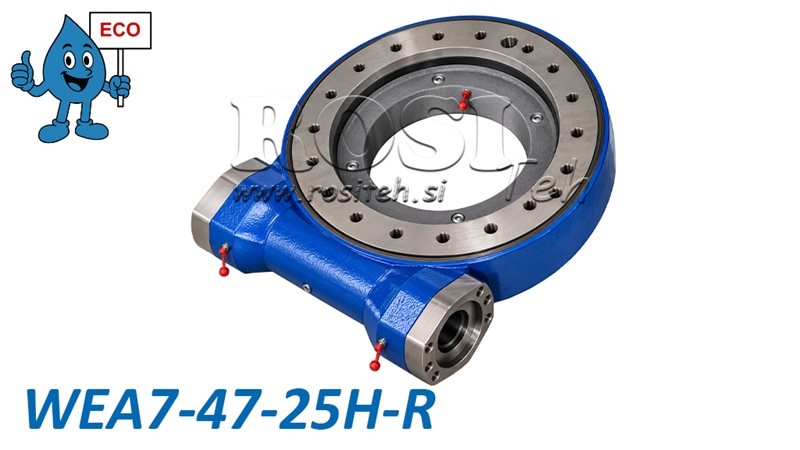

SNÄCKVÄXELDRIVEN SVÄNGDRIFT SERIE WEA7 - 3,5 kNm - UTVÄXLINGSFÖRHÅLLANDE 47:1 - ECO
| Teknisk information | |
| Leverantör: | Kina |
| Garanti: | 6 månader |
| Returer eller byten: | 14 dagar |
| Produktvikt: | 35 kg |
| Modell: | WEA7 - ECO |
| Statisk axiell bärförmåga: | 220 kN |
| Statisk radiell bärförmåga: | 90 kN |
| Rotationsområde: | 360° (kontinuerlig) |
| Utväxling: | 47:1 |
| Maximalt utgående varvtal: | 2,5 rpm |
| Vältningsmoment: | 14.2 kNm |
| Glapp: | ≤ 0,2° |
| Ytterdiameter för svängenhet: | 276 mm |
| Hållmoment: | 20 kNm |
| Ingående axel: | Ø25 mm |
| Utgående vridmoment: | 3,5 kNm |
Beskrivning
Snäckväxlade svängväxlar i WEA-serien från vår ECO-serie erbjuder en kraftfull, robust och kostnadseffektiv lösning för kontrollerad rotation av tunga konstruktioner och maskiner. De kombinerar en snäckväxel och ett svängkranslager i en kompakt enhet, vilket möjliggör överföring av högt vridmoment samtidigt som axiella, radiella och vältande belastningar tas upp.
WEA ECO-serien erbjuder mycket god valuta för pengarna och är lämplig för lantbruks-, skogsbruks-, anläggnings- och industrimaskiner där högt rotationsmoment och exakt lastpositionering krävs.
Så fungerar en snäckväxlad svängväxel
En snäckväxlad svängväxel arbetar enligt principen för en snäckväxeltransmission, där en snäcka driver en tandad svängkrans. Denna konstruktion ger hög reduktionsutväxling, högt utgående vridmoment samt långsam, jämn och kontrollerad rotation. Drivningen kan köras med en lämplig hydraulmotor. Konstruktionen medger kontinuerlig 360° rotation, medan det integrerade svängkranslagret tar upp höga axiella och radiella krafter samt vältningsmoment, vilket gör drivningen lämplig för krävande driftförhållanden.
Viktiga fördelar
-
ECO-serien – en prisvärd lösning som erbjuder mycket god valuta för pengarna.
-
Högt utgående vridmoment för rotation av tunga konstruktioner och laster.
-
Kompakt och robust konstruktion med integrerat svängkranslager.
-
Kapacitet för kontinuerlig 360° rotation.
-
Exakt och kontrollerad rotation med hög reduktionsutväxling.
-
Hög axiell och radiell bärförmåga.
-
Hög motståndskraft mot vältningsmoment.
-
Högkvalitativa material och värmebehandlade växelkomponenter.
-
Brett modellutbud för olika laster och applikationer.
Applikationer
Snäckväxlade svängväxlar i WEA ECO-serien används inom flera branscher, särskilt i applikationer som kräver tillförlitlig rotation och positionering av tunga maskinkomponenter och enheter.
-
Skogsmaskiner – skogsvagnar, kranar och roterande konstruktioner.
-
Lantbruksmaskiner – roterande armar, redskap och lantbruksutrustning.
-
Anläggningsmaskiner – kranar, lyftutrustning och roterande plattformar.
-
Industriell utrustning – positioneringsanordningar, rundmatningsbord och materialhanteringssystem.
-
Transport- och specialfordon – roterande enheter och fordonsmonterad utrustning.
Material och konstruktion
Snäckväxlade svängväxlar i WEA ECO-serien tillverkas av högkvalitativa stål som ger mekanisk hållfasthet, slitstyrka och lång livslängd vid korrekt underhåll.
Växelkomponenter kan vara tillverkade av stålsorterna 45, 50Mn, 42CrMo eller 42CrMo4, medan snäckorna kan vara tillverkade av 42CrMo- eller 20CrMoTi-stål. Utvalda komponenter är värmebehandlade för att förbättra hårdhet och slitstyrka.
Hårdheten på de härdade löpbanorna ligger mellan 55 och 62 HRC, medan ythårdheten på snäckväxelenheten ligger mellan 58 och 62 HRC.
Den snäckväxlade svängväxeln är försmord från fabrik.
Mått WEA07 - ECO

Gränslastdiagram
Diagrammet visar tillåtna kombinationer av axiell belastning och vältningsmoment för den snäckväxlade svängväxeln WEA7. När den axiella belastningen ökar minskar det tillåtna vältningsmomentet. För korrekt dimensionering och säker drift av svängväxeln måste de belastningsgränser som anges av tillverkaren följas.

Horisontell axel: Axiell belastning i kN.
Vertikal axel: Vältningsmoment i kNm.
Skuggat område: Tillåtna kombinationer av belastningar enligt tillverkarens diagram.
Gränskurva: Maximalt tillåten kombinerad belastning som inte får överskridas.
