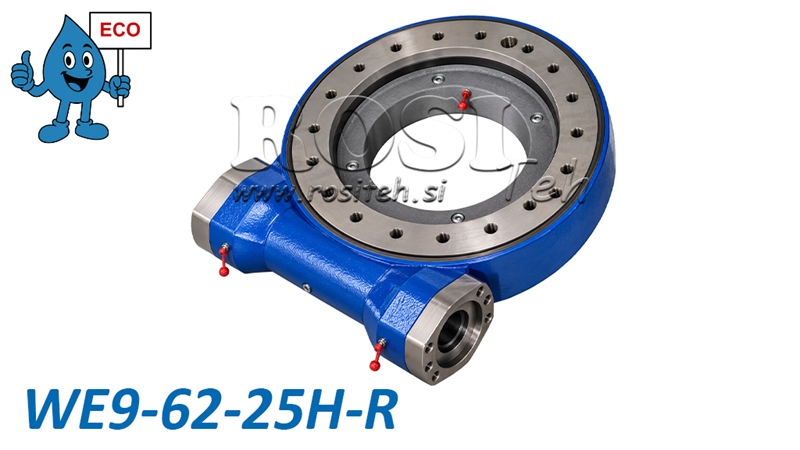

SNÄCKVÄXELDRIVEN SVÄNGDRIFT SERIE WEA9 - 8 kNm - UTVÄXLINGSFÖRHÅLLANDE 62:1 - ECO
| Teknisk information | |
| Leverantör: | Kina |
| Garanti: | 6 månader |
| Returer eller byten: | 14 dagar |
| Produktvikt: | 50 kg |
| Modell: | WEA9 - ECO |
| Statisk axial lastkapacitet: | 578 kN |
| Statisk radiell lastkapacitet: | 215 kN |
| Rotationsområde: | 360° (kontinuerligt) |
| Utväxling: | 62:1 |
| Maximalt utgående varvtal: | ≤ 2 rpm |
| Tippmoment: | 35,6 kNm |
| Spel: | ≤ 0,15° |
| Svängenhetens ytterdiameter: | 342 mm |
| Hållmoment: | 38,7 kNm |
| Ingående axel: | Ø25 mm |
| Utgående vridmoment: | 8 kNm |
Beskrivning
Snäckväxlade svängdrivningar i WEA-serien från vår ECO-serie erbjuder en kraftfull, robust och kostnadseffektiv lösning för kontrollerad rotation av tunga konstruktioner och maskiner. De kombinerar en snäckväxelreducerare och ett svängkranslager i en kompakt enhet, vilket möjliggör hög vridmomentöverföring samtidigt som axiella, radiella och tippande laster tas upp.
WEA ECO-serien erbjuder mycket god valuta för pengarna och är lämplig för applikationer inom jordbruks-, skogsbruks-, anläggnings- och industrimaskiner där högt rotationsvridmoment och exakt lastpositionering krävs.
Hur en snäckväxlad svängdrivning fungerar
En snäckväxlad svängdrivning arbetar enligt principen för en snäckväxeltransmission, där en snäcka driver en tandad svängkrans. Denna konstruktion ger hög utväxling, högt utgående vridmoment samt långsam, mjuk och kontrollerad rotation. Drivningen kan manövreras med en lämplig hydraulmotor. Konstruktionen möjliggör kontinuerlig 360° rotation, medan det integrerade svängkranslagret tar upp höga axiella och radiella krafter samt tippmoment, vilket gör drivningen lämplig för krävande driftförhållanden.
Viktiga fördelar
-
ECO-serien – en prisvärd lösning med mycket god valuta för pengarna.
-
Högt utgående vridmoment för rotation av tunga konstruktioner och laster.
-
Kompakt och robust konstruktion med integrerat svängkranslager.
-
Möjlighet till kontinuerlig 360° rotation.
-
Exakt och kontrollerad rotation med hög utväxling.
-
Hög axial och radiell lastkapacitet.
-
Hög motståndskraft mot tippmoment.
-
Högkvalitativa material och värmebehandlade växelkomponenter.
-
Brett utbud av modeller för olika laster och applikationer.
Användningsområden
Snäckväxlade svängdrivningar i WEA ECO-serien används inom olika branscher, särskilt i applikationer som kräver tillförlitlig rotation och positionering av tunga maskinkomponenter och enheter.
-
Skogsmaskiner – skogsvagnar, kranar och roterande konstruktioner.
-
Jordbruksmaskiner – roterande armar, redskap och lantbruksutrustning.
-
Anläggningsmaskiner – kranar, lyftutrustning och roterande plattformar.
-
Industriell utrustning – positioneringsenheter, rundbord och materialhanteringssystem.
-
Transport- och specialfordon – roterande enheter och fordonsmonterad utrustning.
Material och konstruktion
Snäckväxlade svängdrivningar i WEA ECO-serien tillverkas av högkvalitativa stål som ger mekanisk hållfasthet, slitstyrka och lång livslängd vid korrekt underhåll.
Växelkomponenter kan tillverkas av stålsorterna 45, 50Mn, 42CrMo eller 42CrMo4, medan snäckorna kan tillverkas av 42CrMo- eller 20CrMoTi-stål. Utvalda komponenter är värmebehandlade för att förbättra hårdhet och slitstyrka.
Hårdheten på de härdade löpbaneytorna ligger mellan 55 och 62 HRC, medan ythårdheten på snäckväxelenheten ligger mellan 58 och 62 HRC.
Den snäckväxlade svängdrivningen är försmord från fabrik.
Mått WEA09 - ECO

Gränslastdiagram
Diagrammet visar tillåtna kombinationer av axiallast och tippmoment för den snäckväxlade svängdrivningen WEA9. När axiallasten ökar minskar det tillåtna tippmomentet. För korrekt val och säker drift av svängdrivningen måste de lastgränser som anges av tillverkaren följas.

Horisontell axel: Axiallast i kN.
Vertikal axel: Tippmoment i kNm.
Skuggat område: Tillåtna lastkombinationer enligt tillverkarens diagram.
Gränskurva: Maximalt tillåten kombinerad last som inte får överskridas.
