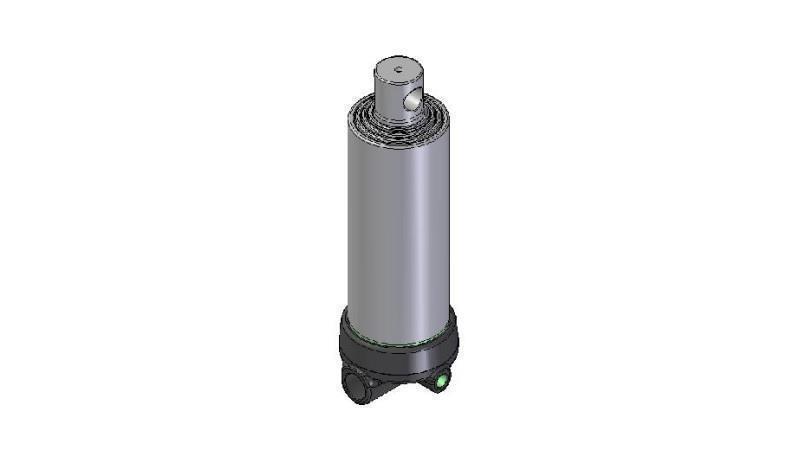

3644F -TELESKOPISK CYLINDER HOLE - HOLE 4 EXTENSIONER SLAGLÄNGD 1050 Φ 124

Allmän beskrivning

Alla teleskopiska cylindrar är effektiva, kraftfulla och pålitliga. De består av flera steg (från 2 till 4 steg). Cylindrarna är designade för att arbeta vid ett arbetstryck på 180 bar. Underhållet av tippcylindern är enkelt – bara med tätningar.

Tillämpning

Teleskopiska tippcylindrar används inom olika ekonomiska sektorer, såsom jordbruk, byggande och ingenjörsvetenskap. De är avsedda för enkel, dubbel eller tre-sidig tippning av traktortrailer, tippar och andra lastöverbyggnader.

Produktion

Företaget di Natale-BERTELLI har tillverkat cylindrar sedan 1970. Det är den enda italienska fabriken och en av de få i världen som använder 'tenifer'-processen för att skydda stängerna av teleskopiska cylindrar. Långsiktig erfarenhet och forskning har möjliggjort förbättring av produktionskvaliteten.

Cylinder skydd

Stängerna av cylindrarna är skyddade med tenifer, vilket är en förening som är kemiskt resistent, vilket ökar motståndet mot oxidation och korrosion. Intermetalliska föreningar producerar ett utmärkt anti-friktionslager som möjliggör glidning av stålsteg mot stål. Tjockleken på lagerföreningen är 0,25: 0,3 mm, med en minimi hårdhet på 570 HV, jämfört med 180 HV av standardstål, det är särskilt motståndskraftigt mot smuts, damm, sten… Slitstyrka. Tippcylindrar är inte målade eller på annat sätt skyddade.

Säkerhetsåtgärder för installation

Vid målning, skydda alltid den övre delen så att färgen inte skadar tätningarna. Installera en säkerhetsventil på det hydrauliska systemet, inställd på 200 bar. Under rengöring av insidan av tankar och lämpliga filter får luft inte läcka in i systemet. När lådan sänks får stängerna inte vara under belastning (det justerbara avståndet måste vara minst 20 mm). Cylindern får inte spolas direkt med en högtrycksspruta. Använd mineral hydraulolja och smörjmedel med en viskositet på 2 till 6 vid 50 °C

Rekommenderad densitet:

- ISO 22 vid en temperatur av -18 °C till + 5 °C

- ISO 32 vid en temperatur av 0 °C till + 25 °C

- ISO 68 vid en temperatur av -10 °C till + 38 °C

Viktiga säkerhetsinstruktioner

Överskrid aldrig det maximala arbetstrycket. Se alltid till att lasten ligger inom den maximala lasten. Se alltid till att lasten är jämnt fördelad. Installera på en solid och plan yta. Vid tippning måste fordonet vara stillastående. Se till att det finns ett säkert arbetsområde. Stör aldrig säkerhetsventilen. Underlåtenhet att följa säkerhetsinstruktionerna ogiltigförklarar garantin på cylindern.
