MANUELL HYDRAULISK VENTIL MONOBLOCK 1xZ50 + FLYTLÄGE
| Teknisk information | |
| Leverantör: | Bulgarien |
| Retur eller byte: | 14 dagar |
| Garanti: | 6 månader |
| Produktvikt: | 2,65 kg |
| Ventiltyp: | Z50 monoblockventil med flytläge |
| Nominellt flöde: | 50 L/min |
| Antal sektioner: | 1 |
| Husmaterial: | Gjutjärn |
| Slidmaterial: | Kolstål (16 mm diameter) |
| Manövrering: | Mekanisk (via manöverspak) |
| Spaklägen: | 4 |
| Funktioner: | Dubbelverkande + flytläge (FLOAT) |
| Hydraulkrets: | Parallell |
| Max. tryck (port T): | 35 bar (returtryck) |
| Max. tryck (port P): | 315 bar (inloppstryck) |
| Max. tryck (portar A och B): | 315 bar (arbetstryck) |
| Fabriksinställd tryckbegränsningsventil: | 180 bar |
| Justerområde för tryckbegränsningsventil: | Beroende på fjäder: 50–120 / 120–250 / 220–315 bar |
| Internläckage: | 7 cm³/min vid Δp = 100 bar och 40°C |
| Driftstemperatur: | -40°C till +60°C |
| Oljetemperatur vid drift: | -20°C till +80°C med NBR-tätningar |
| Oljeviskositet: | 15–75 mm²/s (rekommenderas) |
Beskrivning
Den hydrauliska monoblockventilen Z50 med flytläge är konstruerad för tillförlitlig och exakt manuell styrning av hydrauloljeflödet mellan pumpen och den hydrauliska aktuatorn. En viktig egenskap hos denna version är det extra flytläget (FLOAT), som gör att den anslutna hydraulcylindern kan röra sig fritt.
Sektionen har arbetsportarna A och B med G 3/8"-gängor för anslutning av en hydraulcylinder eller annan dubbelverkande hydraulisk aktuator. Huvudtryckporten P och returporten T har G 1/2"-gängor.
Ventilen manövreras mekaniskt med en spak. Utöver standardmässig dubbelriktad cylinderstyrning har ventilen även ett flytläge. När spaken förs till flytläget kopplas portarna A och B till returledningen T, vilket gör att hydraulcylinderns kolvstång kan röra sig fritt i båda riktningarna under påverkan av yttre krafter.
Flytfunktionen är särskilt användbar för redskap som behöver följa terrängen eller markytan under arbete, eftersom hydraulcylindern inte håller redskapet i ett fast läge när flytfunktionen är inkopplad.
Huvudfördelar med Z50 + F-versionen:
- extra flytläge (FLOAT),
- fri rörelse för hydraulcylindern i flytläget,
- lämplig för redskap som behöver följa terrängen,
- enkel mekanisk spakmanövrering,
- integrerad tryckbegränsningsventil,
- robust monoblockkonstruktion.
Hydraulventilen Z50 med flytläge är lämplig för användning på lantbruks-, skogsbruks- och andra mobila hydraulmaskiner där fri rörelse av hydraulcylindern krävs utöver standardmässig dubbelverkande styrning.

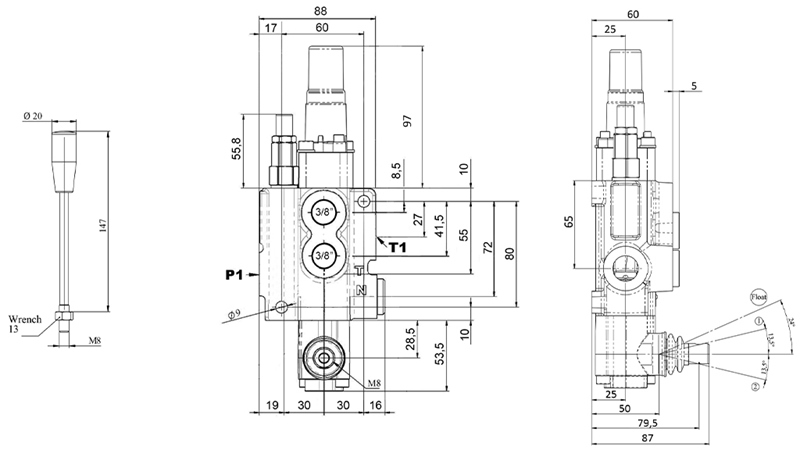

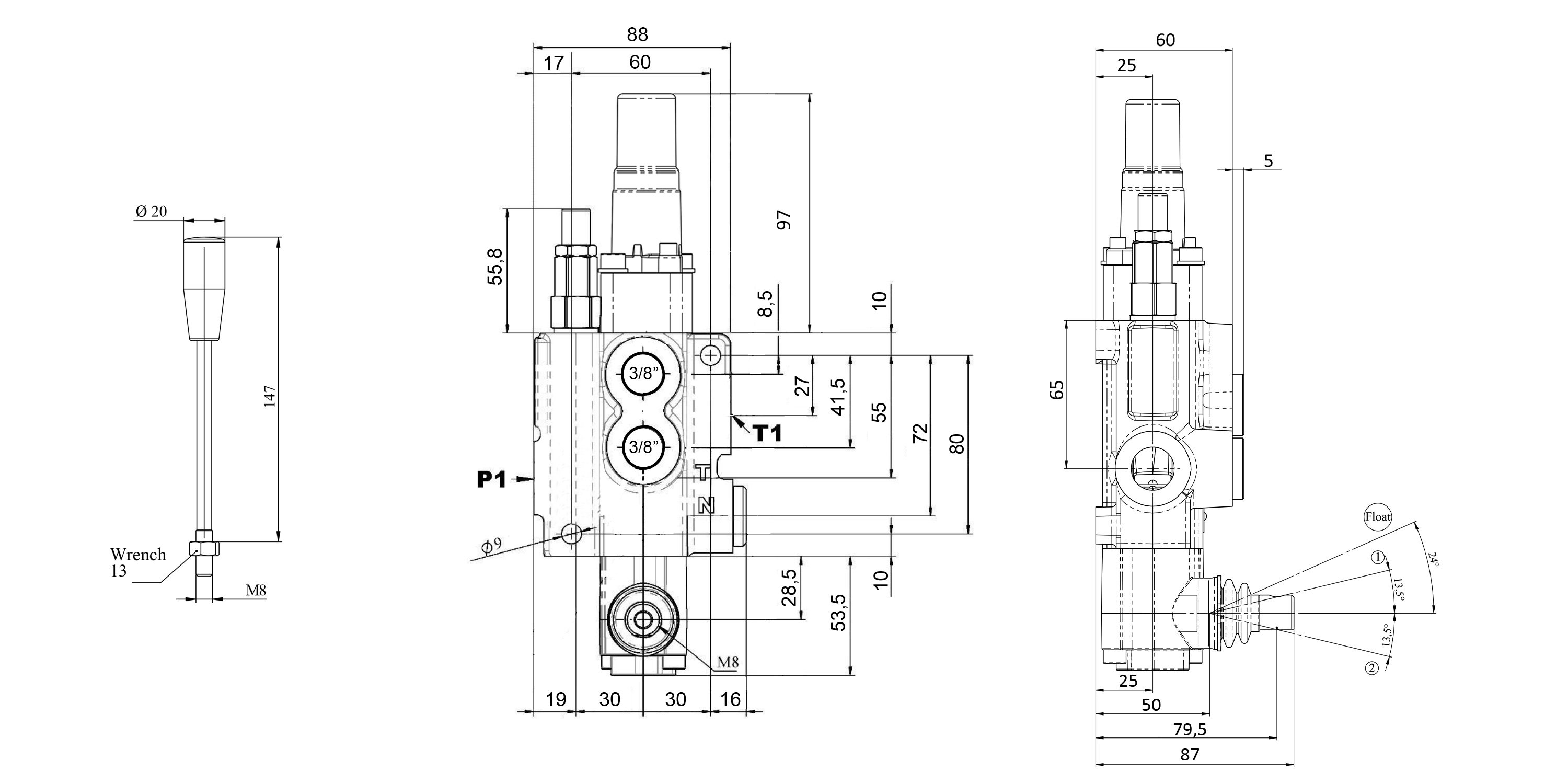

Mått

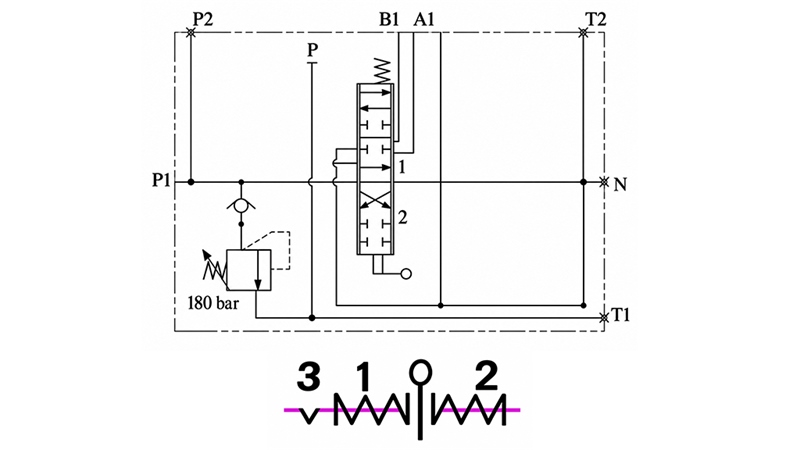

Hydraulschema
