MANUELL HYDRAULISK VENTIL MONOBLOCK 1xZ80 + FLYTLÄGE
| Teknisk information | |
| Leverantör: | Bulgarien |
| Retur eller byte: | 14 dagar |
| Garanti: | 6 månader |
| Produktvikt: | 3,90 kg |
| Ventiltyp: | Z80 monoblockventil med flytfunktion |
| Nominellt flöde: | 80 L/min |
| Antal sektioner: | 1 |
| Ventilhusets material: | Gjutjärn |
| Slidmaterial: | Kolstål (18 mm diameter) |
| Manövrering: | Mekanisk (via manöverspak) |
| Spaklägen: | 4 |
| Funktioner: | Dubbelverkande + flytfunktion (FLOAT) |
| Hydraulkrets: | Parallell |
| Max. tryck (port T): | 35 bar (returtryck) |
| Max. tryck (port P): | 315 bar (inloppstryck) |
| Max. tryck (portarna A och B): | 315 bar (arbetstryck) |
| Fabriksinställd tryckbegränsningsventil: | 180 bar |
| Inställningsområde för tryckbegränsningsventil: | 120-250 bar |
| Internt läckage: | 8 cm³/min vid Δp = 100 bar och 40°C |
| Drifttemperatur: | -40°C till +60°C |
| Drifttemperatur för olja: | Från -20°C till +80°C med NBR-tätningar, från -20°C till +100°C med FPM-tätningar |
| Oljeviskositet: | 15–75 mm²/s (rekommenderad) |
Beskrivning
Den hydrauliska Z80 monoblockventilen med flytfunktion är konstruerad för tillförlitlig och precis manuell reglering av hydrauloljeflödet mellan pumpen och det hydrauliska ställdonet. En viktig egenskap hos denna version är det extra flytläget (FLOAT), som gör att den anslutna hydraulcylindern kan röra sig fritt.
Sektionen har arbetsportar A och B med G 1/2"-gängor för anslutning av en hydraulcylinder eller ett annat dubbelverkande hydrauliskt ställdon. Huvudtryckporten P har en G 1/2"-gänga och returporten T har en G 3/4"-gänga.
Ventilen manövreras mekaniskt med en spak. Utöver standardmässig dubbelriktad cylinderstyrning har ventilen även ett flytläge. När spaken förs till flytläget kopplas portarna A och B till returledningen T, vilket gör att hydraulcylinderns kolvstång kan röra sig fritt i båda riktningarna under påverkan av yttre krafter.
Flytfunktionen är särskilt användbar för redskap som behöver följa terrängen eller markytan under drift, eftersom hydraulcylindern inte håller redskapet i ett fast läge när flytfunktionen är aktiverad.
Huvudfördelar med Z80 + F-versionen:
- extra flytfunktion (FLOAT),
- fri rörelse för hydraulcylindern i flytläget,
- lämplig för redskap som behöver följa terrängen,
- enkel mekanisk spakmanövrering,
- integrerad tryckbegränsningsventil,
- robust monoblockkonstruktion.
Hydraulventilen Z80 med flytfunktion är lämplig för användning på lantbruks-, skogsbruks- och andra mobila hydraulmaskiner där det, utöver standardmässig dubbelverkande styrning, krävs fri rörelse av hydraulcylindern.

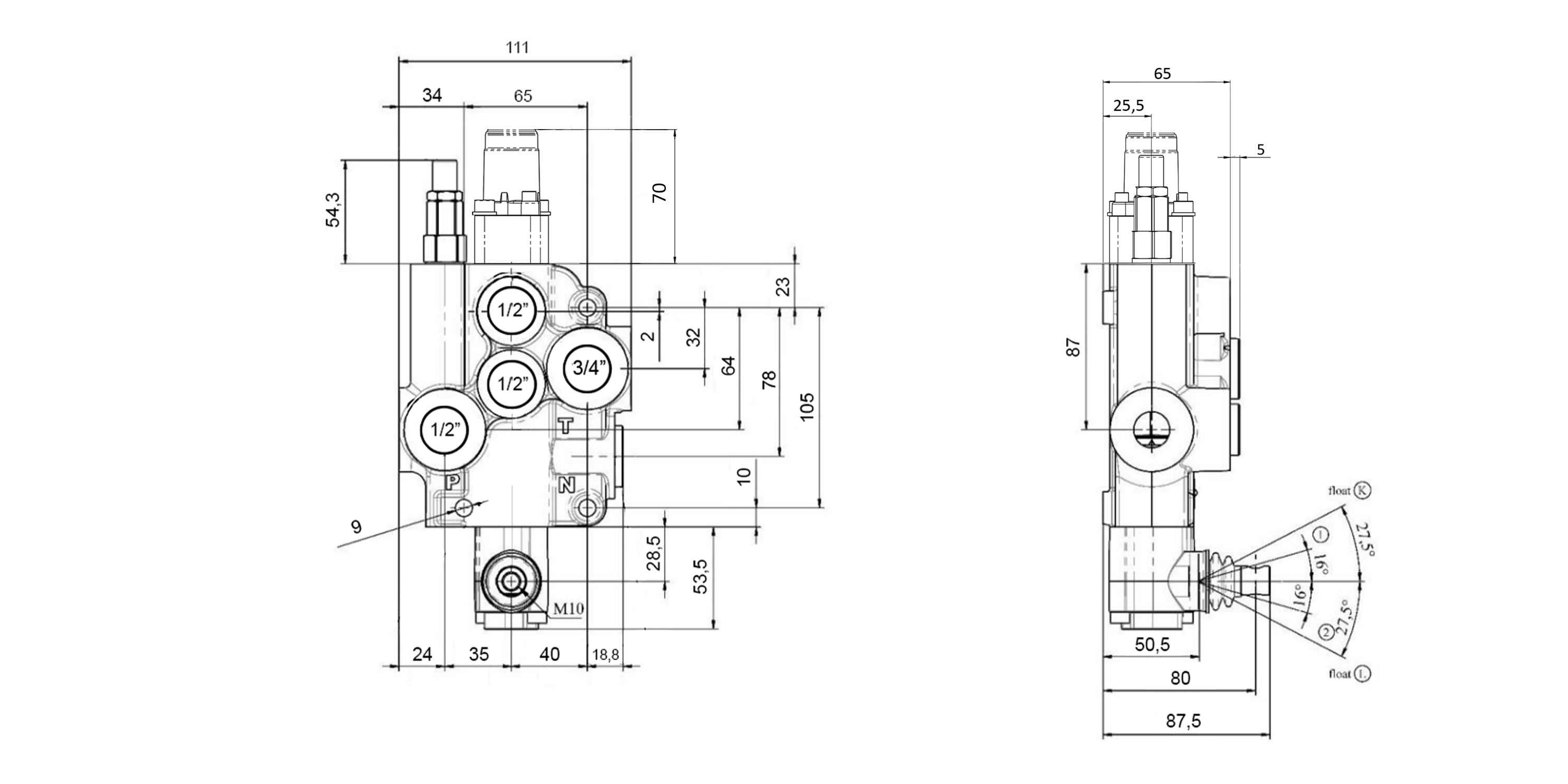

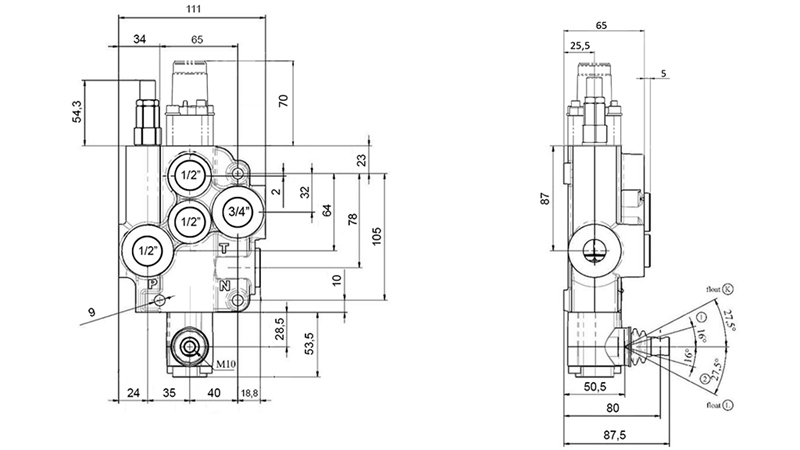

Mått

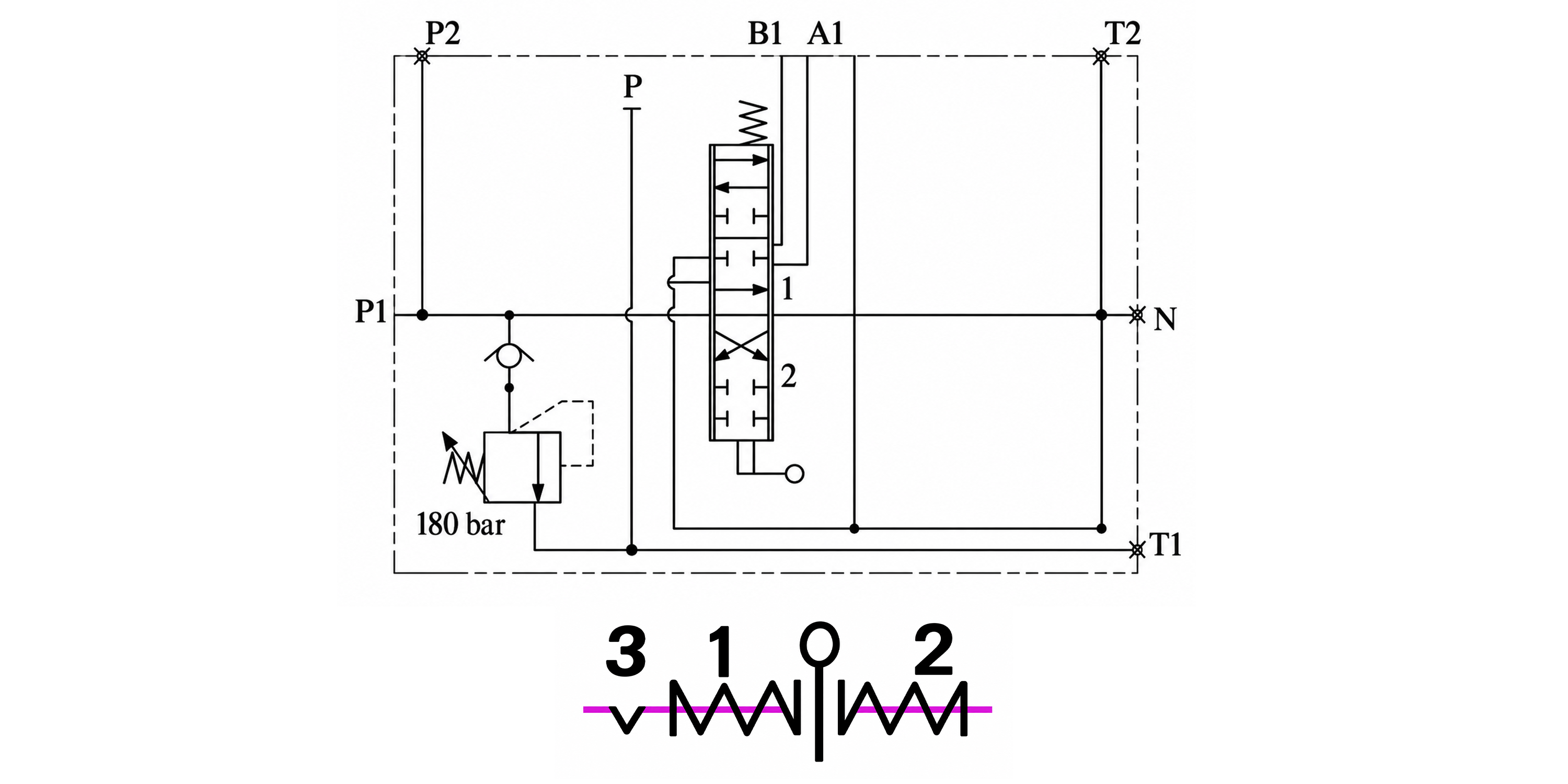

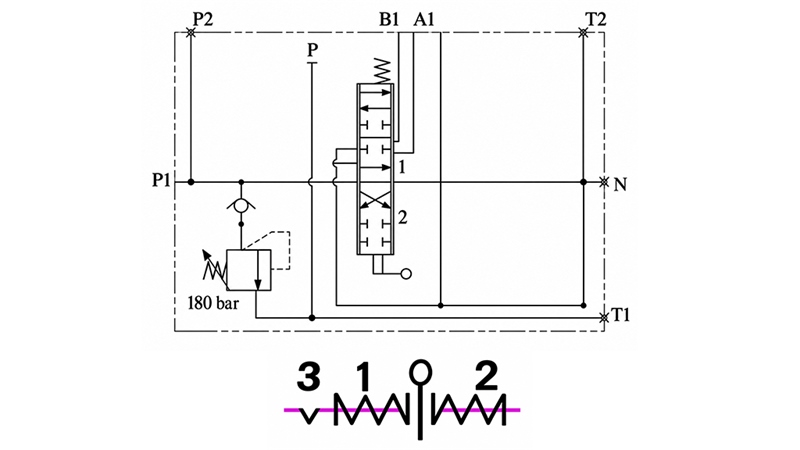

Hydraulschema
