MANUELL HYDRAULISK VENTIL MONOBLOCK 2xZ50 + FLYTLÄGE
| Teknisk information | |
| Leverantör: | Bulgarien |
| Retur eller byte: | 14 dagar |
| Garanti: | 6 månader |
| Produktvikt: | 4,85 kg |
| Ventiltyp: | Z50 monoblock med flytläge |
| Nominellt flöde: | 50 L/min |
| Antal sektioner: | 2 |
| Husmaterial: | Gjutjärn |
| Slidmaterial: | Kolstål (16 mm diameter) |
| Manövrering: | Mekanisk (via manöverspak) |
| Spaklägen: | 4 |
| Funktioner: | Dubbelverkande + flytläge (FLOAT) |
| Hydraulkoppling: | Parallell |
| Max. tryck (port T): | 35 bar (returtryck) |
| Max. tryck (port P): | 315 bar (inloppstryck) |
| Max. tryck (portar A och B): | 315 bar (arbetstryck) |
| Fabriksinställd överströmningsventil: | 180 bar |
| Inställningsområde för överströmningsventil: | Beroende på fjäder: 50–120 / 120–250 / 220–315 bar |
| Internt läckage: | 7 cm³/min vid Δp = 100 bar och 40°C |
| Driftstemperatur: | -40°C till +60°C |
| Oljans driftstemperatur: | -20°C till +80°C med NBR-tätningar |
| Oljeviskositet: | 15–75 mm²/s (rekommenderat) |
Beskrivning
Den hydrauliska Z50 monoblockventilen med flytläge är konstruerad för tillförlitlig och exakt manuell styrning av hydrauloljeflödet mellan pumpen och det hydrauliska ställdonet. En viktig egenskap hos denna version är det extra flytläget (FLOAT), som gör att den anslutna hydraulcylindern kan röra sig fritt.
Sektionen har arbetsportar A och B med G 3/8"-gängor för anslutning av en hydraulcylinder eller ett annat dubbelverkande hydrauliskt ställdon. Huvudtryckporten P och returporten T har G 1/2"-gängor.
Ventilen manövreras mekaniskt med en spak. Utöver standardmässig dubbelriktad cylinderstyrning har ventilen även ett flytläge. När spaken förs till flytläget ansluts portarna A och B till returledningen T, vilket gör att hydraulcylinderns kolvstång kan röra sig fritt i båda riktningarna under påverkan av yttre krafter.
Flytläget är särskilt användbart för redskap som behöver följa terrängen eller markytan under drift, eftersom hydraulcylindern inte håller redskapet i ett fast läge när flytläget är inkopplat.
Huvudfördelar med Z50 + F-versionen:
- extra flytläge (FLOAT),
- fri rörelse för hydraulcylindern i flytläget,
- lämplig för redskap som behöver följa terrängen,
- enkel mekanisk spakmanövrering,
- integrerad överströmningsventil,
- robust monoblockkonstruktion.
Den hydrauliska Z50-ventilen med flytläge är lämplig för användning på jordbruks-, skogsbruks- och andra mobila hydraulmaskiner där fri rörelse för hydraulcylindern krävs utöver standardmässig dubbelverkande styrning.

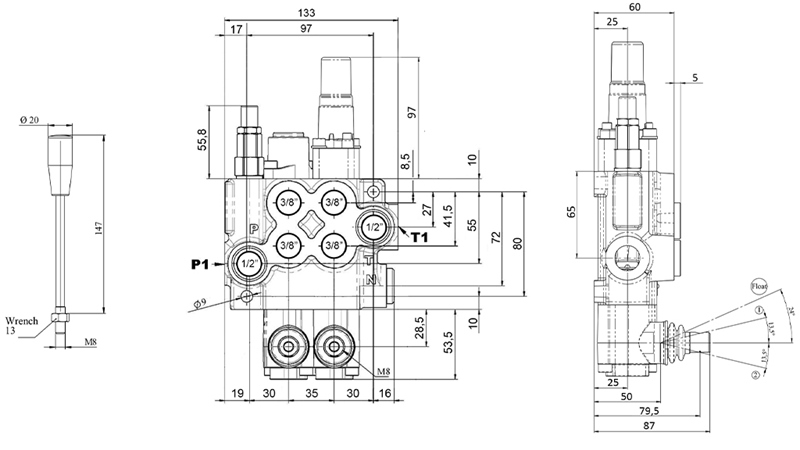

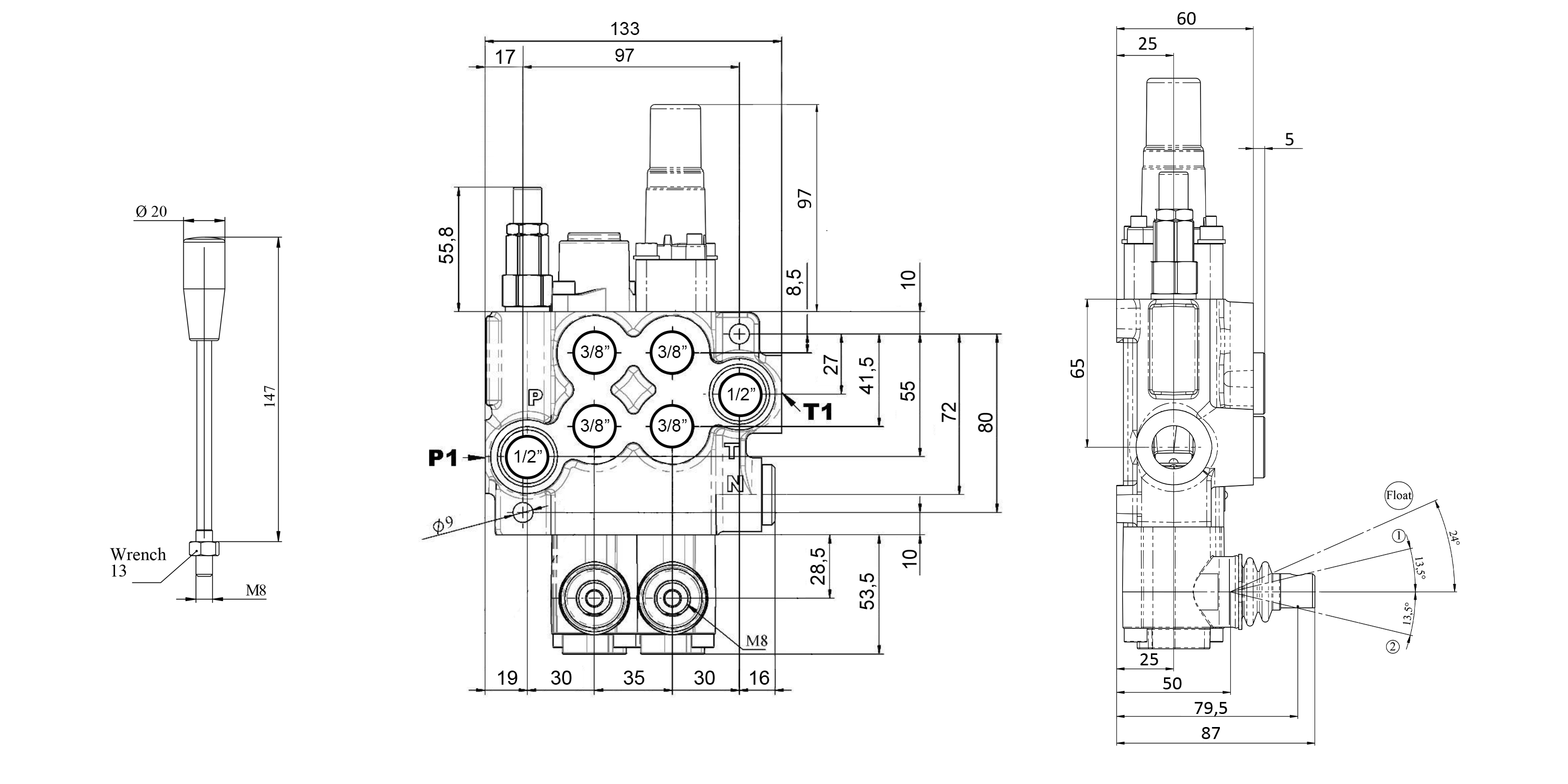

Mått

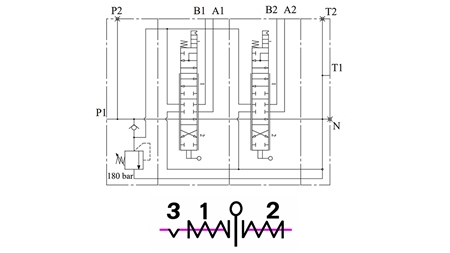

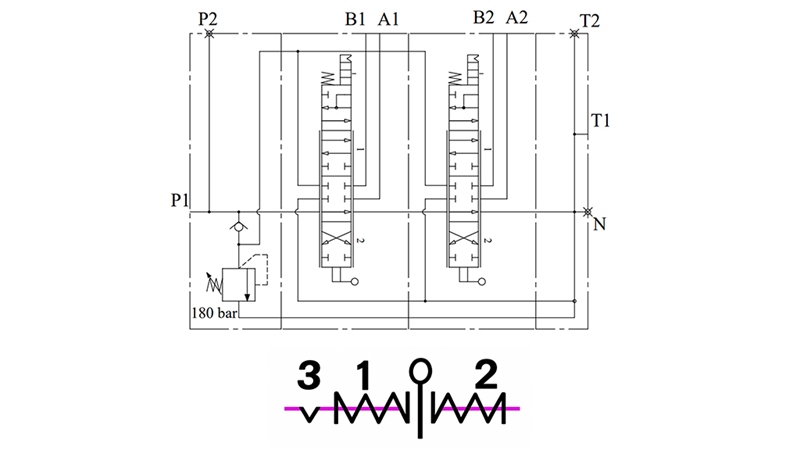

Hydraulschema
