MANUELL HYDRAULISK VENTIL MONOBLOCK 2xZ80 + FLYTLÄGE
| Teknisk information | |
| Leverantör: | Bulgarien |
| Retur eller byte: | 14 dagar |
| Garanti: | 6 månader |
| Produktvikt: | 6,45 kg |
| Ventiltyp: | Z80 monoblockventil med flytläge |
| Nominellt flöde: | 80 L/min |
| Antal sektioner: | 2 |
| Ventilhusmaterial: | Gjutjärn |
| Slidmaterial: | Kolstål (18 mm diameter) |
| Manövrering: | Mekanisk (via manöverspak) |
| Spaklägen: | 4 |
| Funktioner: | Dubbelverkande + flytläge (FLOAT) |
| Hydraulkrets: | Parallell |
| Max. tryck (port T): | 35 bar (returtryck) |
| Max. tryck (port P): | 315 bar (inloppstryck) |
| Max. tryck (portar A och B): | 315 bar (arbetstryck) |
| Fabriksinställd tryckbegränsningsventil: | 180 bar |
| Justerområde för tryckbegränsningsventil: | 120-250 bar |
| Internt läckage: | 8 cm³/min vid Δp = 100 bar och 40°C |
| Drifttemperatur: | -40°C till +60°C |
| Oljans drifttemperatur: | Från -20°C till +80°C med NBR-tätningar, från -20°C till +100°C med FPM-tätningar |
| Oljeviskositet: | 15–75 mm²/s (rekommenderas) |
Beskrivning
Den hydrauliska monoblockventilen Z80 med flytläge är konstruerad för tillförlitlig och exakt manuell styrning av hydrauloljeflödet mellan pumpen och det hydrauliska ställdonet. En viktig egenskap hos denna version är det extra flytläget (FLOAT), som gör att den anslutna hydraulcylindern kan röra sig fritt.
Sektionen har arbetsportar A och B med G 1/2"-gängor för anslutning av en hydraulcylinder eller ett annat dubbelverkande hydrauliskt ställdon. Huvudtryckporten P har en G 1/2"-gänga och returporten T har en G 3/4"-gänga.
Ventilen manövreras mekaniskt med en spak. Utöver standard dubbelriktad cylinderstyrning har ventilen även ett flytläge. När spaken förs till flytläget kopplas portarna A och B till returledningen T, vilket gör att hydraulcylinderns kolvstång kan röra sig fritt i båda riktningar under påverkan av yttre krafter.
Flytläget är särskilt användbart för redskap som behöver följa terrängen eller markytan under drift, eftersom hydraulcylindern inte håller redskapet i ett fast läge när flytläget är inkopplat.
Huvudfördelar med Z80 + F-versionen:
- extra flytläge (FLOAT),
- fri rörelse för hydraulcylindern i flytläget,
- lämplig för redskap som behöver följa terrängen,
- enkel mekanisk spakmanövrering,
- integrerad tryckbegränsningsventil,
- robust monoblockkonstruktion.
Hydraulventilen Z80 med flytläge är lämplig för användning på lantbruks-, skogsbruks- och andra mobila hydraulmaskiner där fri rörelse för hydraulcylindern krävs utöver standard dubbelverkande styrning.

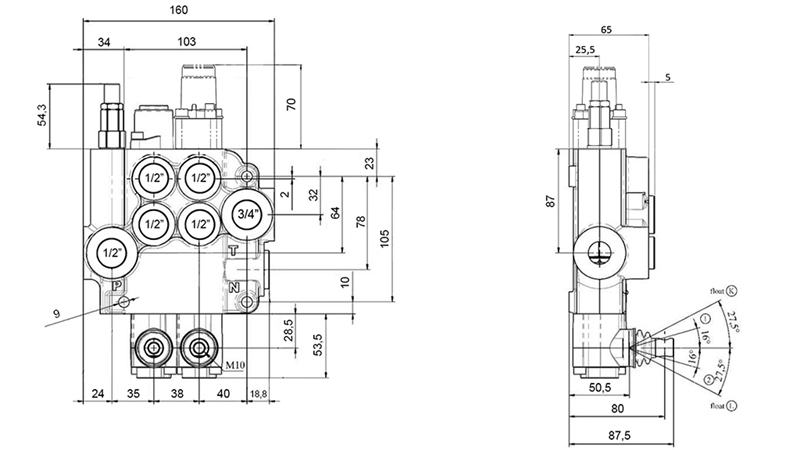

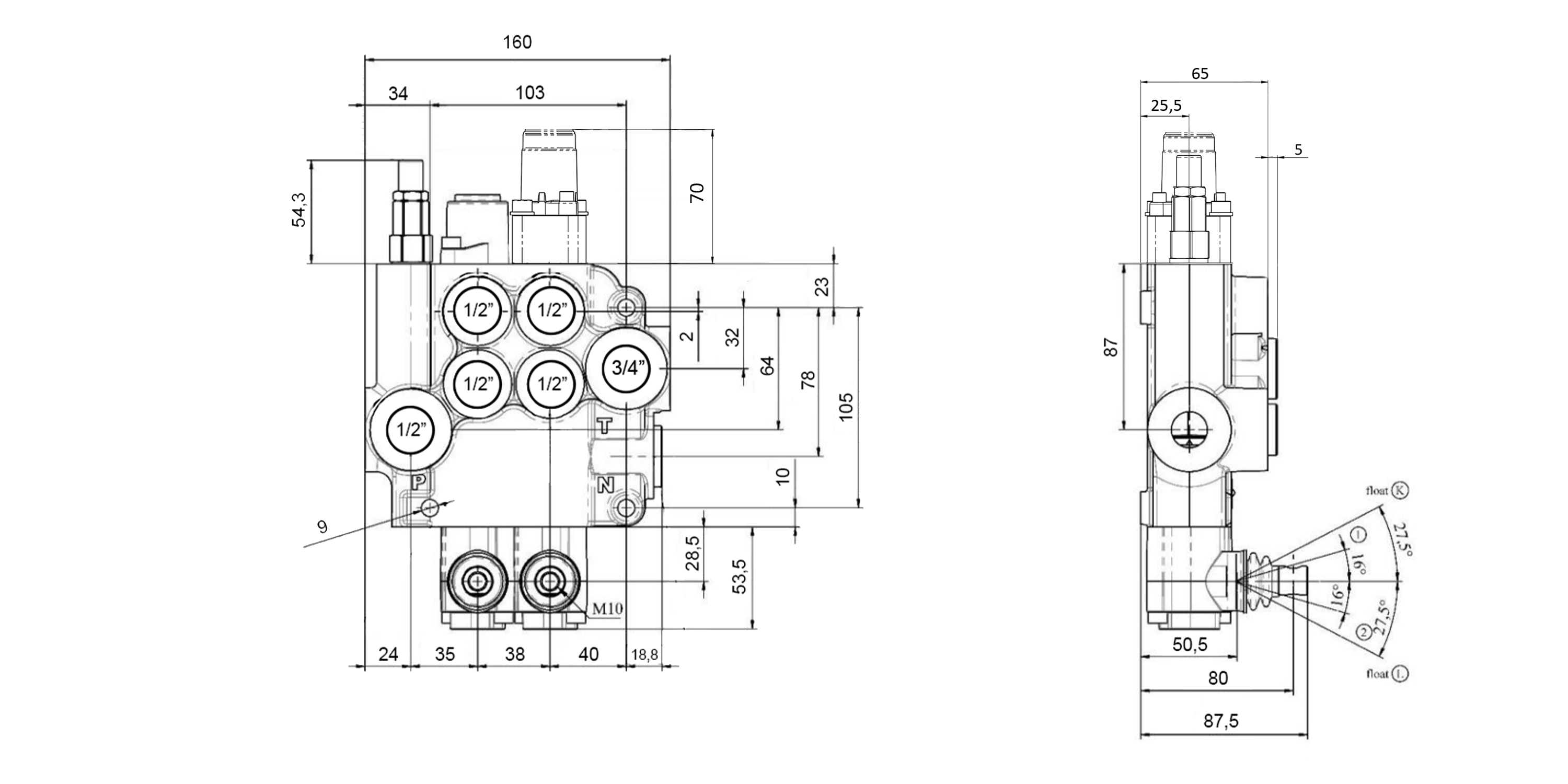

Mått

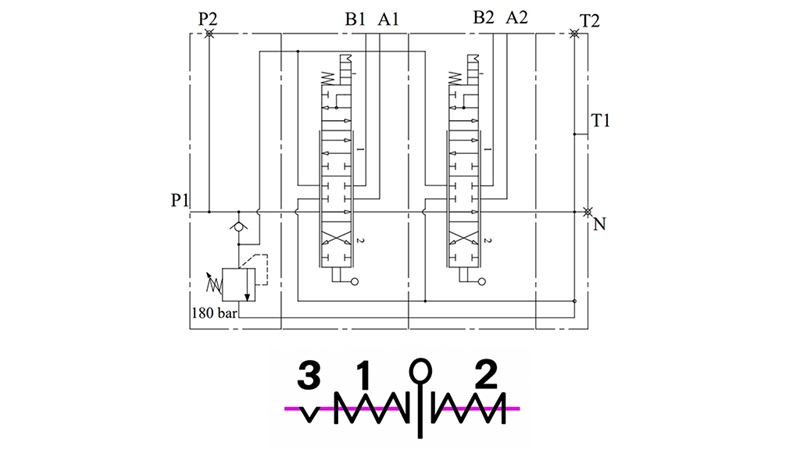

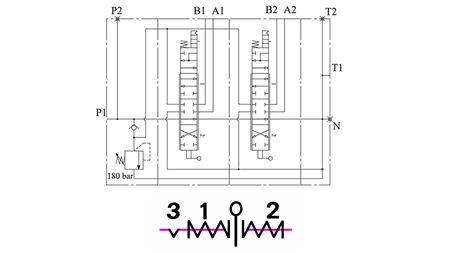

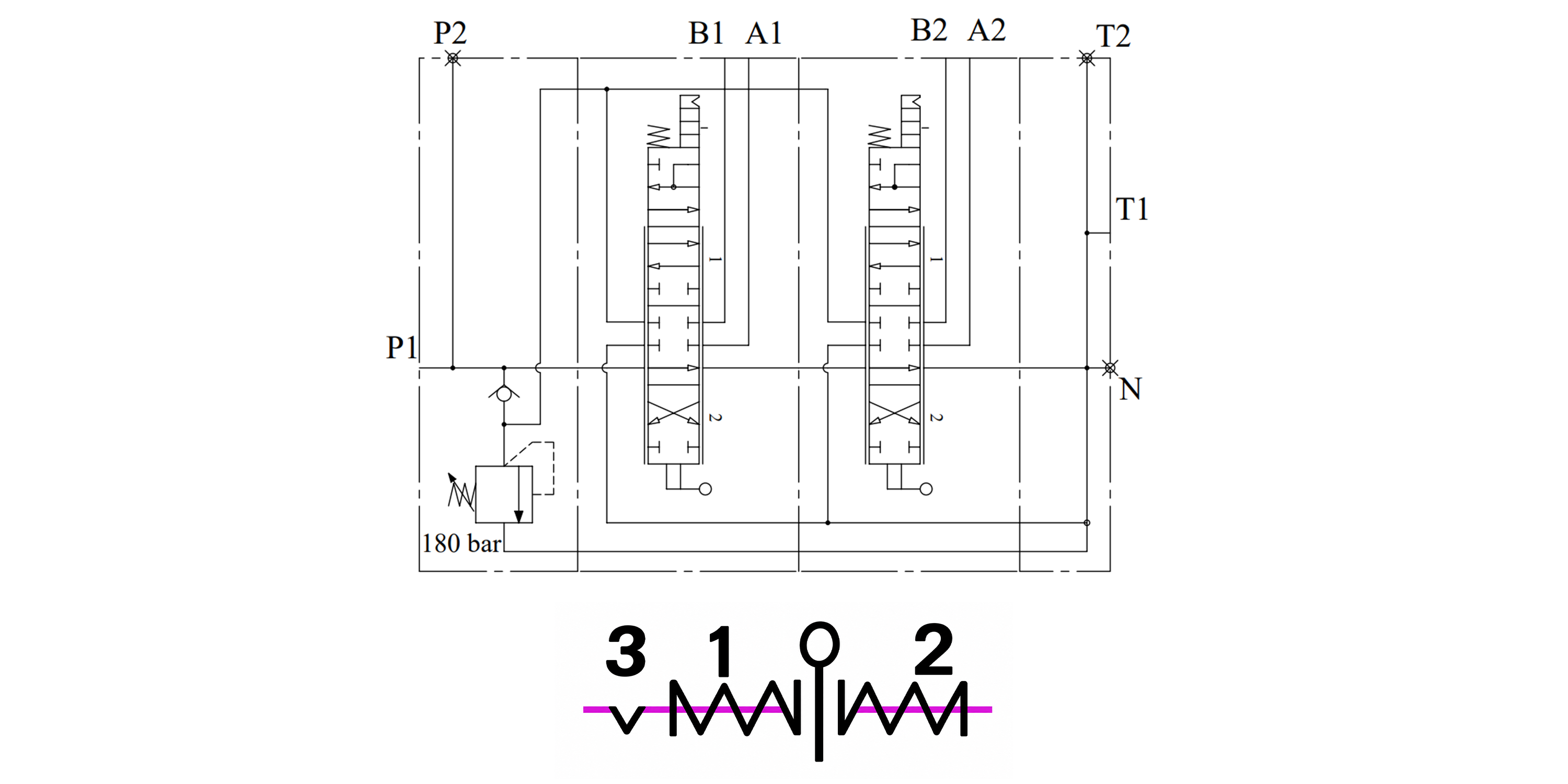

Hydraulschema
