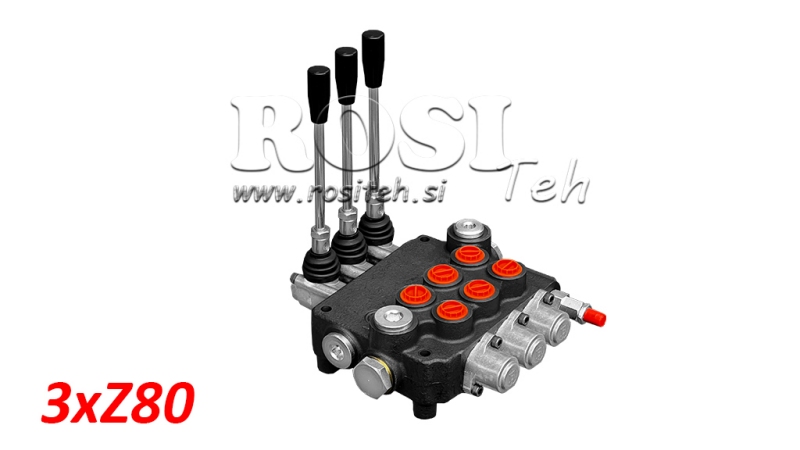

MANUELL HYDRAULISK VENTIL MONOBLOCK 3xZ80
| Teknisk information | |
| Leverantör: | Bulgarien |
| Retur eller byte: | 14 dagar |
| Garanti: | 6 månader |
| Produktvikt: | 9,3 kg |
| Ventiltyp: | Z80 monoblock |
| Nominellt flöde: | 80 L/min |
| Antal sektioner: | 3 |
| Husmaterial: | Gjutjärn |
| Slidmaterial: | Kolstål (18 mm diameter) |
| Manövrering: | Mekanisk (via manöverspak) |
| Hydraulkrets: | Parallell |
| Max. tryck (port T): | 35 bar (returtryck) |
| Max. tryck (port P): | 315 bar (inloppstryck) |
| Max. tryck (portar A och B): | 315 bar (arbetstryck) |
| Fabriksinställd tryckbegränsningsventil: | 180 bar |
| Justerområde för tryckbegränsningsventil: | 120-250 bar |
| Internt läckage: | 8 cm³/min vid Δp = 100 bar och 40°C |
| Drifttemperatur: | -40°C till +60°C |
| Oljans drifttemperatur: | -20°C till +80°C med NBR-tätningar, -20°C till +100°C med FPM-tätningar |
| Oljeviskositet: | 15–75 mm²/s (rekommenderat) |
Beskrivning
Z80 hydrauliska monoblockventiler är konstruerade för tillförlitlig och precis styrning av hydrauloljeflödet mellan pumpen och hydrauliska ställdon. De finns i utföranden med 1 till 6 sektioner, vilket möjliggör styrning av en till sex oberoende hydraulfunktioner beroende på systemkraven.
Varje sektion har A- och B-arbetsportar. Standardutförandet BSP använder en G 1/2-anslutning för tryckinloppet P, G 3/4 för returporten T och G 1/2-anslutningar för arbetsportarna A och B. Beroende på vald slidkonfiguration är ventilen lämplig för styrning av dubbelverkande eller enkelverkande hydraulcylindrar, hydraulmotorer och andra hydrauliska ställdon.
I den manuellt manövrerade versionen styrs ventilen mekaniskt med spakar. När en enskild spak förs omdirigeras hydrauloljan till motsvarande arbetsport och styr därmed rörelseriktningen för det anslutna ställdonet. I neutralläge är respektive hydraulfunktion inte aktiverad.
Huvudfördelar med Z80-ventiler:
- nominellt flöde: 80 l/min,
- maximalt arbetstryck: 315 bar,
- tillgänglig med 1 till 6 sektioner,
- kompakt och robust monoblockkonstruktion,
- enkel och direkt manuell manövrering,
- oberoende styrning av enskilda hydraulfunktioner,
- standardiserade hydraulanslutningar,
- lämplig för olika mobila och stationära hydraulsystem.
Z80-ventiler är utrustade med en huvudtryckbegränsningsventil och en backventil. De finns i parallell- eller tandemutföranden, med en valfri Power Beyond (Carry Over)-anslutning för anslutning av ytterligare hydraulventiler.
Z80 hydrauliska monoblockventiler är lämpliga för användning på jordbruks- och skogsmaskiner samt olika industriella och mobila hydraulutrustningar. Genom att välja rätt antal sektioner och slidtyp kan ventilen anpassas till de specifika hydraulfunktionerna för varje maskin eller applikation.
Mått
Hydraulschema
