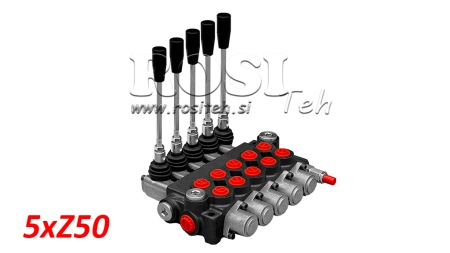

MANUELL HYDRAULISK VENTIL MONOBLOCK 5xZ50
| Teknisk information | |
| Leverantör: | Bulgarien |
| Retur eller byte: | 14 dagar |
| Garanti: | 6 månader |
| Produktvikt: | 8,5 kg |
| Ventiltyp: | Z50 monoblockventil |
| Nominellt flöde: | 50 L/min |
| Antal sektioner: | 5 |
| Husmaterial: | Gjutjärn |
| Slidmaterial: | Kolstål (16 mm diameter) |
| Manövrering: | Mekanisk (via manöverspak) |
| Hydraulkrets: | Parallell |
| Max. tryck (port T): | 35 bar (returtryck) |
| Max. tryck (port P): | 315 bar (inloppstryck) |
| Max. tryck (portar A och B): | 315 bar (arbetstryck) |
| Fabriksinställd tryckbegränsningsventil: | 180 bar |
| Inställningsområde för tryckbegränsningsventil: | Beroende på fjäder: 50–120 / 120–250 / 220–315 bar |
| Internt läckage: | 7 cm³/min vid Δp = 100 bar och 40°C |
| Drifttemperatur: | -40°C till +60°C |
| Oljetemperatur vid drift: | -20°C till +80°C med NBR-tätningar |
| Oljeviskositet: | 15–75 mm²/s (rekommenderad) |
Beskrivning
Z50 hydrauliska monoblock-riktningsventiler är konstruerade för tillförlitlig och exakt manuell styrning av hydrauloljeflödet mellan pumpen och hydrauliska ställdon. De finns i utföranden med 1 till 7 sektioner, vilket möjliggör styrning av en till sju oberoende hydrauliska funktioner beroende på hydraulsystemets krav.
Varje sektion har A- och B-arbetsportar med G 3/8"-gängor för anslutning av en hydraulcylinder, hydraulmotor eller annat dubbelverkande hydrauliskt ställdon. Huvudtryckporten P och returporten T har G 1/2"-gängor.
Ventilen manövreras mekaniskt med manöverspakar. När en enskild spak flyttas leds hydrauloljan till den ena eller andra arbetsporten, vilket styr rörelseriktningen för det anslutna ställdonet. I neutralläget är respektive hydraulisk funktion inte aktiverad.
Huvudfördelar med Z50-ventiler:
- finns med 1 till 7 sektioner,
- kompakt monoblockkonstruktion,
- enkel och direkt manuell manövrering,
- oberoende styrning av enskilda hydrauliska funktioner,
- standardiserade hydraulanslutningar,
- robust konstruktion för användning på lantbruks- och arbetsmaskiner.
Z50 hydrauliska monoblockventiler är lämpliga för användning på lantbruks- och skogsmaskiner samt olika industriella och mobila hydraulutrustningar. Genom att välja lämpligt antal sektioner kan ventilen anpassas till det antal hydrauliska funktioner som krävs av en viss maskin eller applikation.
Mått
Hydraulschema
