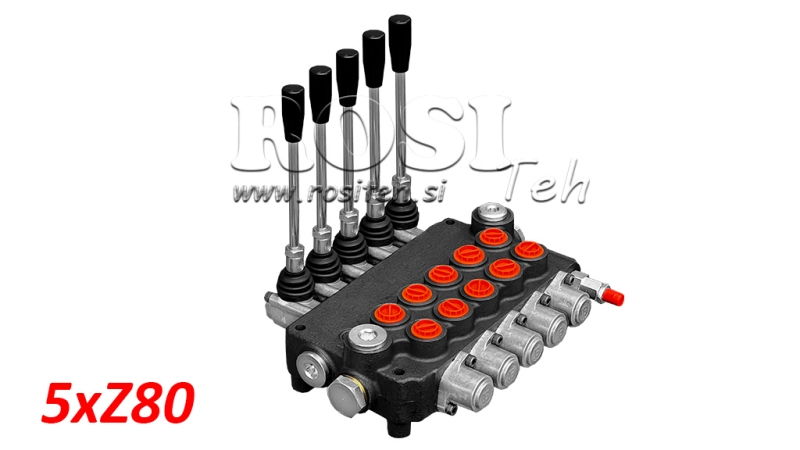

MANUELL HYDRAULISK VENTIL MONOBLOCK 5xZ80
| Teknisk information | |
| Leverantör: | Bulgarien |
| Retur eller byte: | 14 dagar |
| Garanti: | 6 månader |
| Produktvikt: | 13,6 kg |
| Ventiltyp: | Z80 monoblock |
| Nominellt flöde: | 80 L/min |
| Antal sektioner: | 5 |
| Husmaterial: | Gjutjärn |
| Slidmaterial: | Kolstål (18 mm diameter) |
| Manövrering: | Mekanisk (via manöverspak) |
| Hydraulschema: | Parallell |
| Max. tryck (port T): | 35 bar (returtryck) |
| Max. tryck (port P): | 315 bar (inloppstryck) |
| Max. tryck (portar A och B): | 315 bar (arbetstryck) |
| Fabriksinställd tryckbegränsningsventil: | 180 bar |
| Inställningsområde för tryckbegränsningsventil: | 120-250 bar |
| Internt läckage: | 8 cm³/min vid Δp = 100 bar i 40°C |
| Drifttemperatur: | -40°C till +60°C |
| Oljetemperatur vid drift: | -20°C till +80°C med NBR-tätningar, -20°C till +100°C med FPM-tätningar |
| Oljeviskositet: | 15–75 mm²/s (rekommenderas) |
Beskrivning
Z80 hydrauliska monoblockventiler är konstruerade för tillförlitlig och exakt styrning av hydrauloljeflödet mellan pumpen och de hydrauliska ställdonen. De finns i utföranden med 1 till 6 sektioner, vilket möjliggör styrning av en till sex oberoende hydrauliska funktioner beroende på systemets krav.
Varje sektion har A- och B-arbetsportar. Standardutförandet med BSP använder en G 1/2-anslutning för tryckinloppet P, G 3/4 för returporten T och G 1/2-anslutningar för arbetsportarna A och B. Beroende på vald slidkonfiguration är ventilen lämplig för styrning av dubbelverkande eller enkelverkande hydraulcylindrar, hydraulmotorer och andra hydrauliska ställdon.
I det manuellt manövrerade utförandet styrs ventilen mekaniskt med spakar. När en enskild spak flyttas leds hydraulolja till motsvarande arbetsport, vilket styr rörelseriktningen för det anslutna ställdonet. I neutralläget är respektive hydraulisk funktion inte aktiverad.
Huvudfördelar med Z80-ventiler:
- nominellt flöde: 80 l/min,
- maximalt arbetstryck: 315 bar,
- finns med 1 till 6 sektioner,
- kompakt och robust monoblockkonstruktion,
- enkel och direkt manuell manövrering,
- oberoende styrning av enskilda hydrauliska funktioner,
- standardiserade hydraulanslutningar,
- lämplig för olika mobila och stationära hydraulsystem.
Z80-ventiler är utrustade med en huvudtryckbegränsningsventil och en backventil. De finns i parallell- eller tandemkonfigurationer, med en valfri Power Beyond-anslutning (Carry Over) för anslutning av ytterligare hydraulventiler.
Z80 hydrauliska monoblockventiler är lämpliga för användning på jordbruks- och skogsmaskiner samt olika industriella och mobila hydraulutrustningar. Val av lämpligt antal sektioner och slidtyp gör det möjligt att anpassa ventilen till de specifika hydrauliska funktionerna för varje maskin eller applikation.
Mått
Hydraulschema
