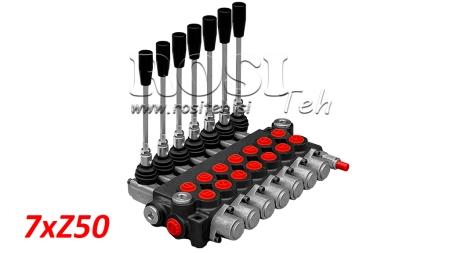

MANUELL HYDRAULISK VENTIL MONOBLOCK 7xZ50
| Teknisk information | |
| Leverantör: | Bulgarien |
| Retur eller byte: | 14 dagar |
| Garanti: | 6 månader |
| Produktvikt: | 11,5 kg |
| Ventiltyp: | Z50 monoblock |
| Nominellt flöde: | 50 L/min |
| Antal sektioner: | 7 |
| Husmaterial: | Gjutjärn |
| Slidmaterial: | Kolstål (16 mm diameter) |
| Manövrering: | Mekanisk (via manöverspak) |
| Hydraulkrets: | Parallell |
| Max. tryck (port T): | 35 bar (returtryck) |
| Max. tryck (port P): | 315 bar (inloppstryck) |
| Max. tryck (portar A och B): | 315 bar (arbetstryck) |
| Fabriksinställd tryckbegränsningsventil: | 180 bar |
| Inställningsområde för tryckbegränsningsventil: | Beroende på fjäder: 50–120 / 120–250 / 220–315 bar |
| Internt läckage: | 7 cm³/min vid Δp = 100 bar och 40°C |
| Drifttemperatur: | -40°C till +60°C |
| Oljans drifttemperatur: | -20°C till +80°C med NBR-tätningar |
| Oljeviskositet: | 15–75 mm²/s (rekommenderas) |
Beskrivning
Z50 hydrauliska monoblock-riktningsventiler är konstruerade för tillförlitlig och exakt manuell styrning av hydrauloljeflödet mellan pumpen och hydrauliska ställdon. De finns i versioner med 1 till 7 sektioner, vilket gör det möjligt att styra en till sju oberoende hydraulfunktioner beroende på hydraulsystemets krav.
Varje sektion har arbetsportar A och B med G 3/8"-gängor för anslutning av en hydraulcylinder, hydraulmotor eller annat dubbelverkande hydrauliskt ställdon. Huvudtryckporten P och returporten T har G 1/2"-gängor.
Ventilen manövreras mekaniskt med manöverspakar. När en enskild spak förflyttas leds hydrauloljan till den ena eller den andra arbetsporten, vilket styr rörelseriktningen för det anslutna ställdonet. I neutralläget är respektive hydraulfunktion inte aktiverad.
Huvudfördelar med Z50-ventiler:
- tillgängliga med 1 till 7 sektioner,
- kompakt monoblockkonstruktion,
- enkel och direkt manuell manövrering,
- oberoende styrning av enskilda hydraulfunktioner,
- standardiserade hydraulanslutningar,
- robust konstruktion för användning på lantbruks- och arbetsmaskiner.
Z50 hydrauliska monoblockventiler är lämpliga för användning på lantbruks- och skogsmaskiner samt olika industriella och mobila hydraulutrustningar. Genom att välja rätt antal sektioner kan ventilen anpassas till antalet hydraulfunktioner som krävs av en viss maskin eller applikation.
Mått
Hydraulschema
