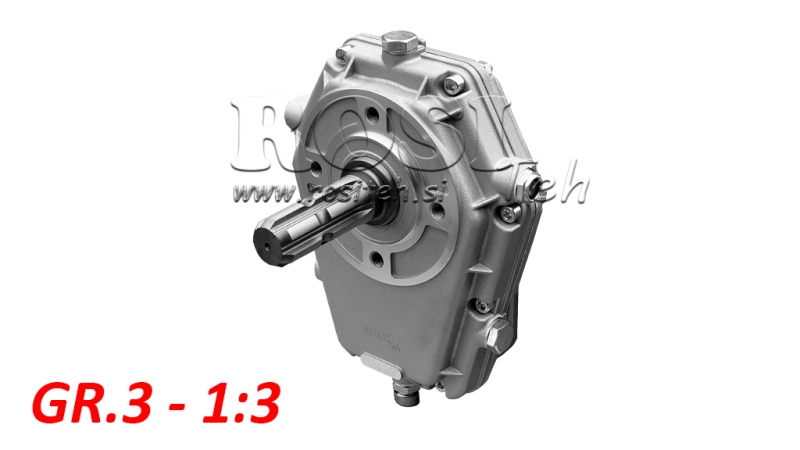

VÄXELLÅDA GR.3 -1:3 HANE

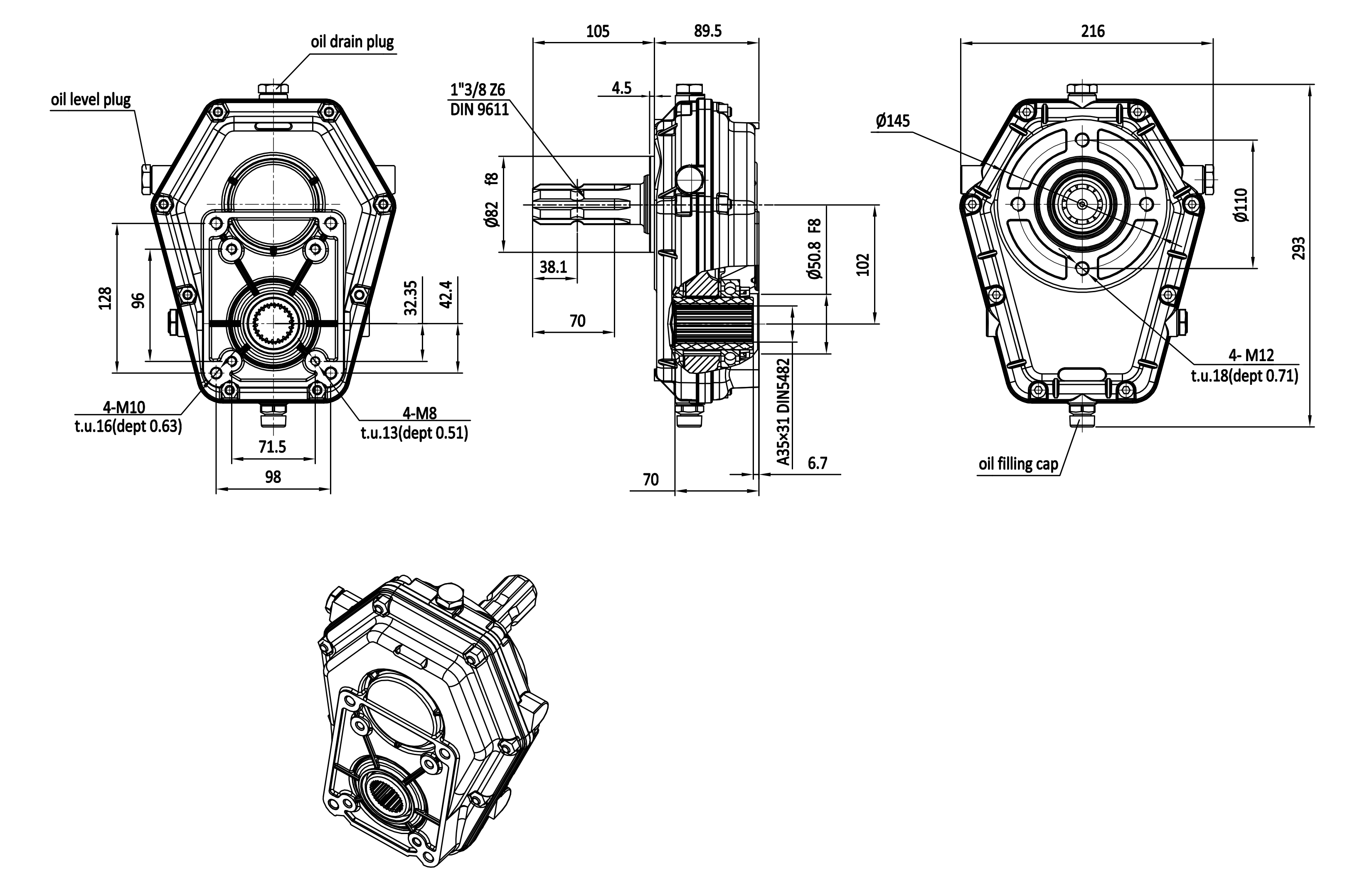

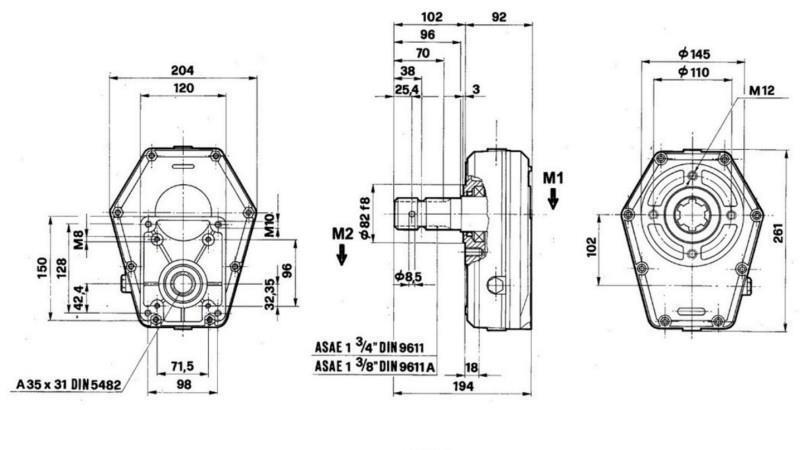

MÅTT

ANVISNINGAR FÖR ANVÄNDNING

1. Avsedd användning

Växellådan är en mekanisk koppling som ökar rotationshastigheten på utgående axel och möjliggör drift av en hydraulisk kugghjulspump via traktorens PTO-axel.

Den används för att driva:

- hydrauliska kraftenheter,

- skogsvinschar,

- vedklyvar,

- annan hydraulisk utrustning.

2. Monteringsläge

Växellådan måste monteras i korrekt driftläge för att säkerställa korrekt smörjning av kugghjulen. En horisontell installation rekommenderas, så pumpen och växellådan bör vara i horisontellt läge.

Viktigt:

- växellådan måste alltid installeras så att oljan inuti huset är i kontakt med kugghjulen,

- långvarig drift i omvänt läge är inte tillåten,

- växellådan måste vara mekaniskt stödd (den får inte hänga endast på PTO-axeln).

3. Rotationsriktning

Innan installation, kontrollera rotationsriktningen på PTO-axeln och den önskade rotationsriktningen för den hydrauliska pumpen.

Fel rotationsriktning kan orsaka pumpfel, tätningsskador och dålig oljecirkulation.

4. Oljesmörjning

Växellådan måste kontinuerligt smörjas med olja inuti huset för att säkerställa korrekt funktion av kugghjulen. Rekommenderad smörjolja är växellådsolja SAE 90.

Växellådan måste fyllas med olja upp till kontrollnivån.

Innan första användning, ta bort påfyllningspluggen, fyll enheten med olja upp till nivåmarkeringen och stäng pluggen.

Kontrollera oljenivån före varje användning. Första oljebyte rekommenderas efter 50 driftstimmar, därefter var 1500:e timme eller en gång per år.

5. Driftstemperatur

Normalt driftstemperaturområde för växellådshuset är mellan 50 och 80 °C. Om den överstiger 90 °C, kontrollera oljenivån, belastning och inriktning.

6. Underhåll och möjliga problem
