VÄXELLÅDA GR.2 -1:3.8 HON FÖR PIN

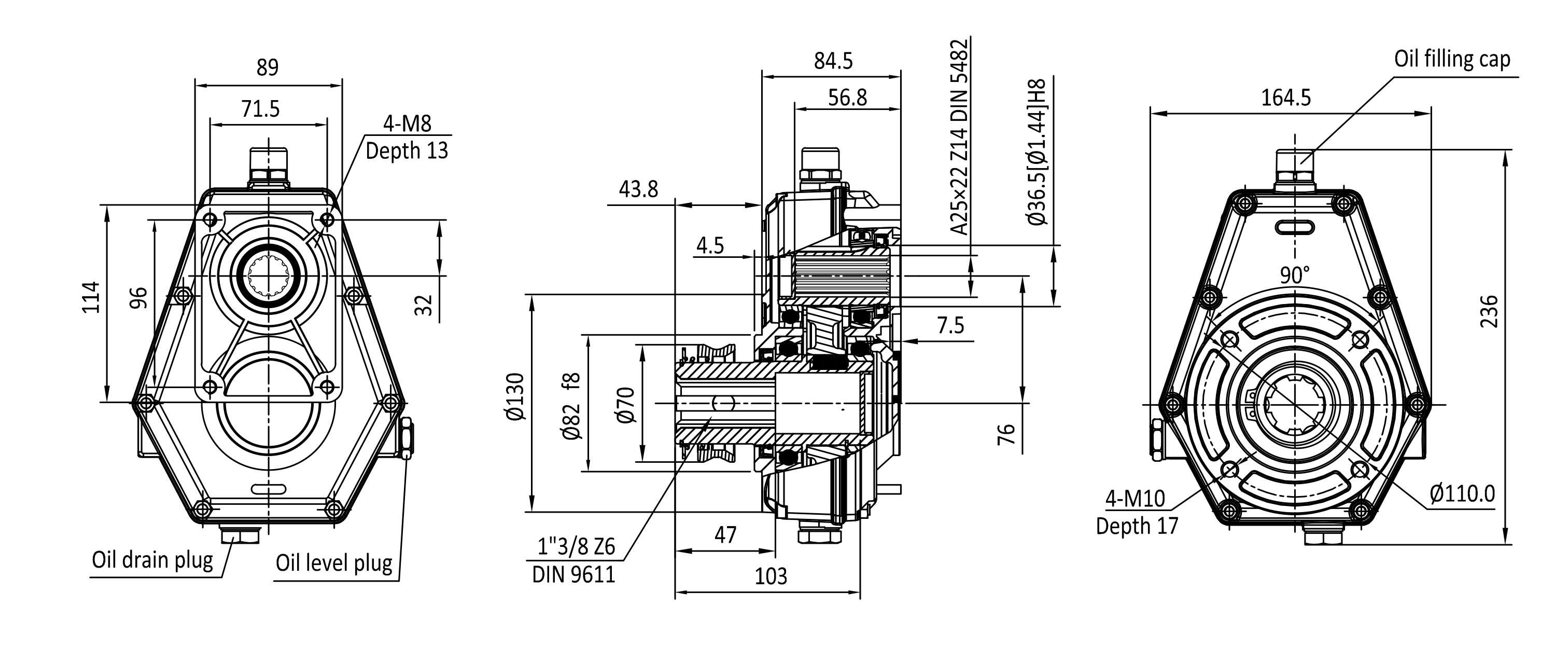

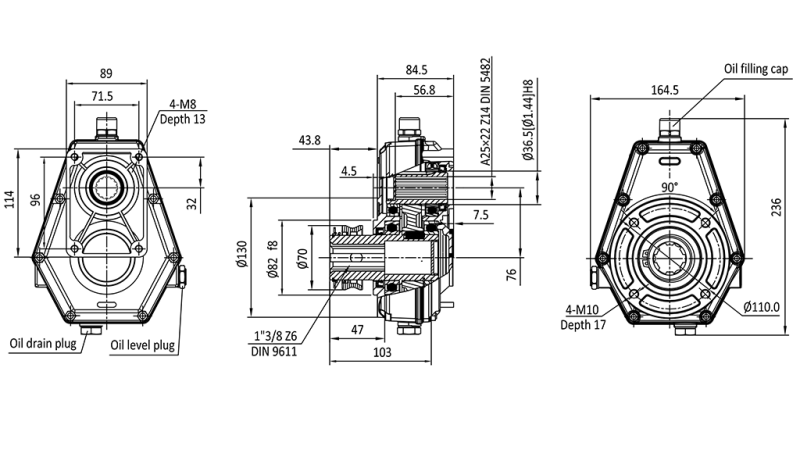

MÅTT

BRUKSANVISNING

1. Avsedd användning

Växellådan är en mekanisk transmission som ökar utgående axels varvtal och möjliggör drift av en hydraulisk kugghjulspump via traktorns kraftuttag (PTO).

Den används för att driva:

- hydrauliska kraftenheter,

- skogsvinschar,

- vedklyvar,

- annan hydraulisk utrustning.

2. Monteringsposition

Växellådan måste monteras i rätt driftsläge för att säkerställa korrekt smörjning av kugghjulen. En horisontell montering rekommenderas, så pumpen och växellådan bör vara horisontellt inriktade.

Viktigt:

- växellådan måste alltid monteras så att oljan inuti höljet är i kontakt med växeln,

- långvarig drift i upp-och-ned-läge är inte tillåten,

- växellådan måste mekaniskt stödjas (den får inte hänga endast i PTO-axeln).

3. Rotationsriktning

Innan installation, kontrollera rotationsriktningen på PTO-axeln och den önskade rotationsriktningen för den hydrauliska pumpen.

Fel rotationsriktning kan orsaka pump-skador, tätningars fel och dåligt olje-flöde.

4. Oljesmörjning

Växellådan måste kontinuerligt smörjas med olja inuti höljet för att säkerställa att kugghjulen fungerar korrekt. Rekommenderad smörjolja är växellådsolja SAE 90.

Växellådan måste fyllas med olja upp till kontrollnivån.

Innan första användning, ta bort påfyllningspluggen, fyll enheten med olja upp till nivåmarkeringen och stäng pluggen.

Innan varje användning, kontrollera oljenivån. Första oljebytet rekommenderas efter 50 driftstimmar, och därefter var 1500:e driftstimme eller en gång per år.

5. Drifttemperatur

Växellådans normaldrifttemperatur ligger mellan 50 och 80 °C. Om den överstiger 90 °C, kontrollera oljenivå, belastning och inriktning.

6. Underhåll och möjliga problem
