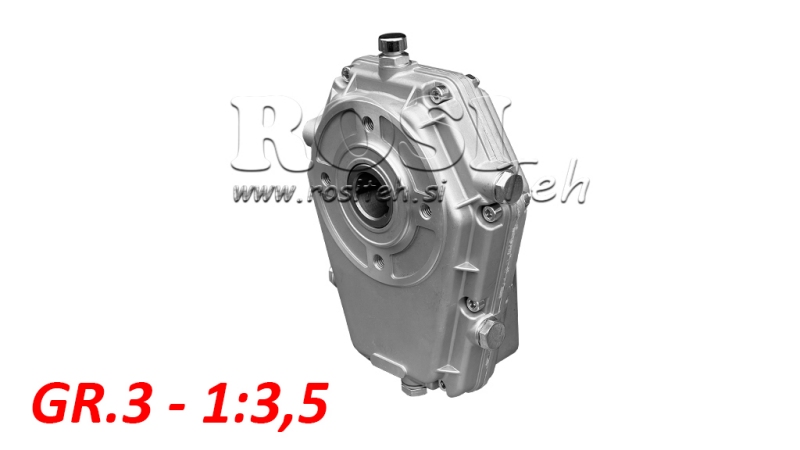

VÄXELLÅDA GR.3 -1:3 AXEL

MÅTT

BRUKSANVISNING

1. Avsedd användning

Växellådan är en mekanisk transmission som ökar utgående axels rotationshastighet och möjliggör drift av en hydraulisk kugghjulspump via traktorns PTO-axel.

Den används för att driva:

- hydrauliska kraftenheter,

- skogsvinschar,

- vedklyvar,

- annan hydraulisk utrustning.

2. Installationsposition

Växellådan måste installeras i rätt driftposition för att säkerställa korrekt smörjning av kugghjulen. En horisontell installation rekommenderas, så pumpen och växellådan bör vara horisontellt i linje.

Viktigt:

- växellådan måste alltid installeras så att oljan inuti huset är i kontakt med kugghjulstransmissionen,

- långvarig drift i omvänd position är inte tillåten,

- växellådan måste vara mekaniskt understödd (den får inte bara hänga i PTO-axeln).

3. Rotationsriktning

Innan installation, kontrollera rotationsriktningen på PTO-axeln och den önskade rotationsriktningen för den hydrauliska pumpen.

Fel rotationsriktning kan orsaka pumpfel, tätningarskador och dålig olje-cirkulation.

4. Oljesmörjning

Växellådan måste ständigt smörjas med olja inuti huset för att säkerställa korrekt drift av kugghjulen. Rekommenderad smörjolja är växelolja SAE 90.

Växellådan måste fyllas med olja upp till kontrollnivån.

Innan första användning, ta bort påfyllningspluggen, fyll enheten med olja upp till nivåmarkeringen och stäng pluggen.

Innan varje användning, kontrollera oljenivån. Första oljebyte rekommenderas efter 50 driftstimmar och därefter var 1500:e driftstimme eller en gång per år.

5. Driftstemperatur

Växellådshusets normala driftstemperatur är mellan 50 och 80°C. Om temperaturen överstiger 90°C, kontrollera oljenivå, belastning och linjering.

6. Underhåll och möjliga problem
